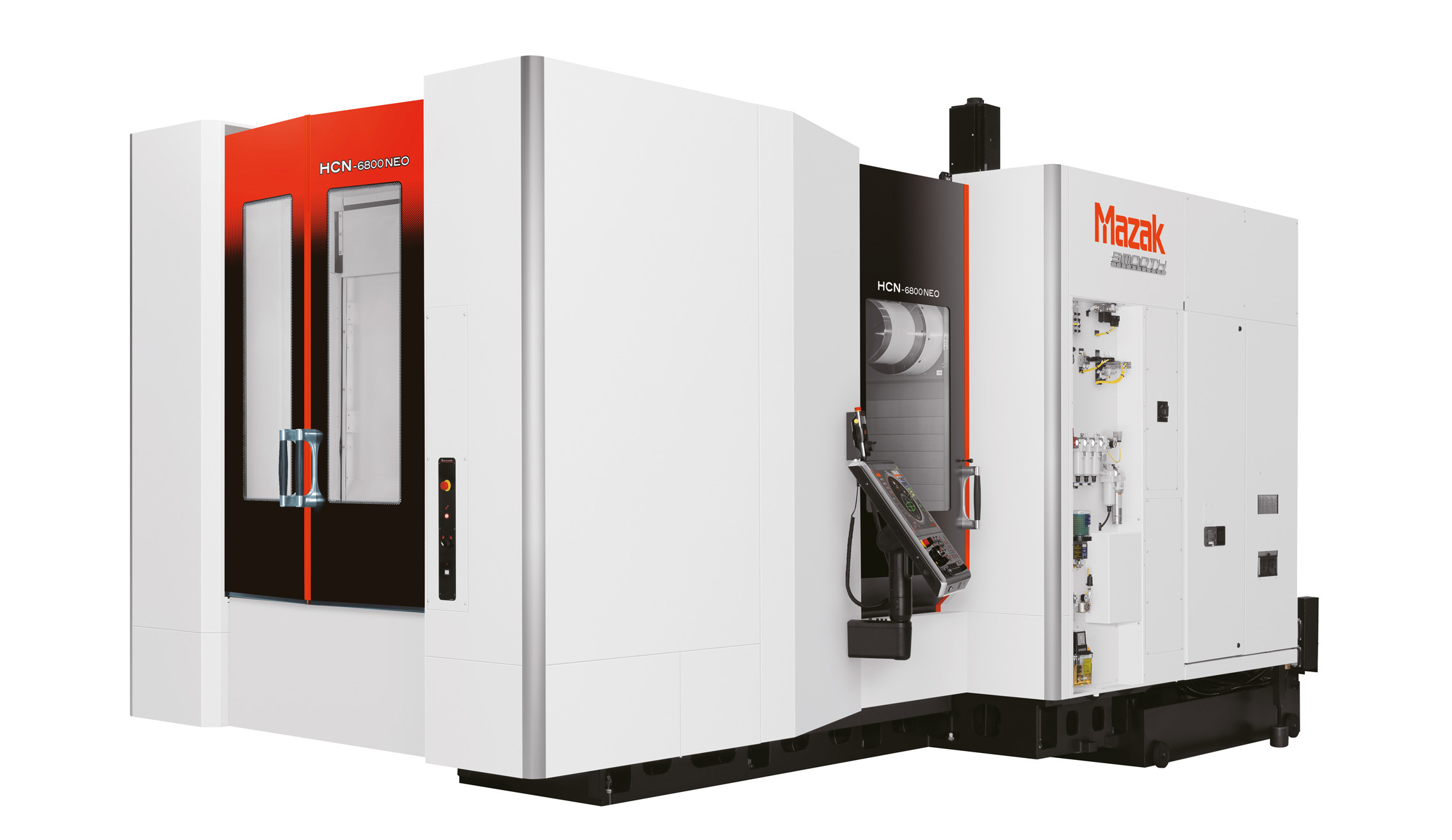

Japanilainen Yamazaki Mazak on julkaissut kaksi uuden sukupolven koneistuskeskusta. Ensimmäisenä esitelty uutuus on vaakakarainen 630 x 630 mm paletilla varustettu koneistuskeskus, joka on edelleen nimeltään tuttu HCN-6800 mutta nimen perään on lisätty liite NEO.

Monen suomalaisenkin asiakkaan käyttämä vaakakeskus on yksi Mazakin myydyimpiä malleja ja niitä on toimitettu Japanin tehtaalta yli 2 000 kappaletta maailmanlaajuisesti. Markkinoille vuonna 2006 tullut kone sai nyt mittavan NEO- päivityspaketin.

Next Excellent Optimal

NEO-liite tarkoittaa Mazakin uutuusmalleissa seuraavia asioita: Next – kone on päivitetty ominaisuuksiltaanseuraavaan konesukupolveen, Excellent -erinomainen uusi tekninen spesifikaatio varsinkin automatisointia ajatellen, Optimal – uudet lisävarusteet takaavat optimaalisetratkaisut eri asiakkaille.

Tehokkuuden ja tuottavuuden takaava periaate on luonnollisesti säilytetty, eli koneistuskeskuksesta löytyvät edelleen tukeva Mazakin itse koneistama valurautarunko sekä myös omaa valmistetta oleva ”built-in” jyrsinkara (ISO50/HSK-A100 kartio). Jyrsinkaroja on valittavissa monta erilaista vaihtoehtoa; 8 000 k/min (55 kW, 1 413 Nm), 10 000 k/min (54 kW, 532 Nm) ja 16 000 k/min (37 kW, 315 Nm). Koneessa on nyt vakiona syöttävä NC-pyöröpöytä, joka saadaan tarvittaessa vielä päivitettyä luokkansa nopeimpaan ja tarkimpaan DDM-suoravetopöytään.

Tuotannon automatisointi helpottuu uuden NEO-konseptin ansiosta

Uuden mallin suunnittelussa keskeinen painopiste oli koneistuskeskuksen automatisointimahdollisuuksien kehittäminen ja monipuolistaminen. Kaksipalettisen koneen paletinvaihtaja suunniteltiin uudestaan ja siihen on saatavilla optiona automaattinen paletin pyöritys latausasemassa (esimerkiksi robottilatausta varten) sekä samaan aikaan hydrauliikan vienti paletin läpi tai koneistustilan yläpuolelta.  Latausaseman puolelle on saatavilla jopa 8 porttia paletin läpi useiden kiinnittimien ohjausta varten. Mazak HCN-6800 NEO voidaan myös helposti liittää erilaisiin automaatiojärjestelmiin. Valittavissa ovat perinteiset FMS-järjestelmät, Mazakin omaa valmistusta oleva modulaarisesti laajennettavissa oleva Palletech-palettijärjestelmä, Mazak 6 APC palettipooli ja robottipanostus automaatio.

Viisiakselinen koneistuskeskus VARIAXIS i-800 NEO

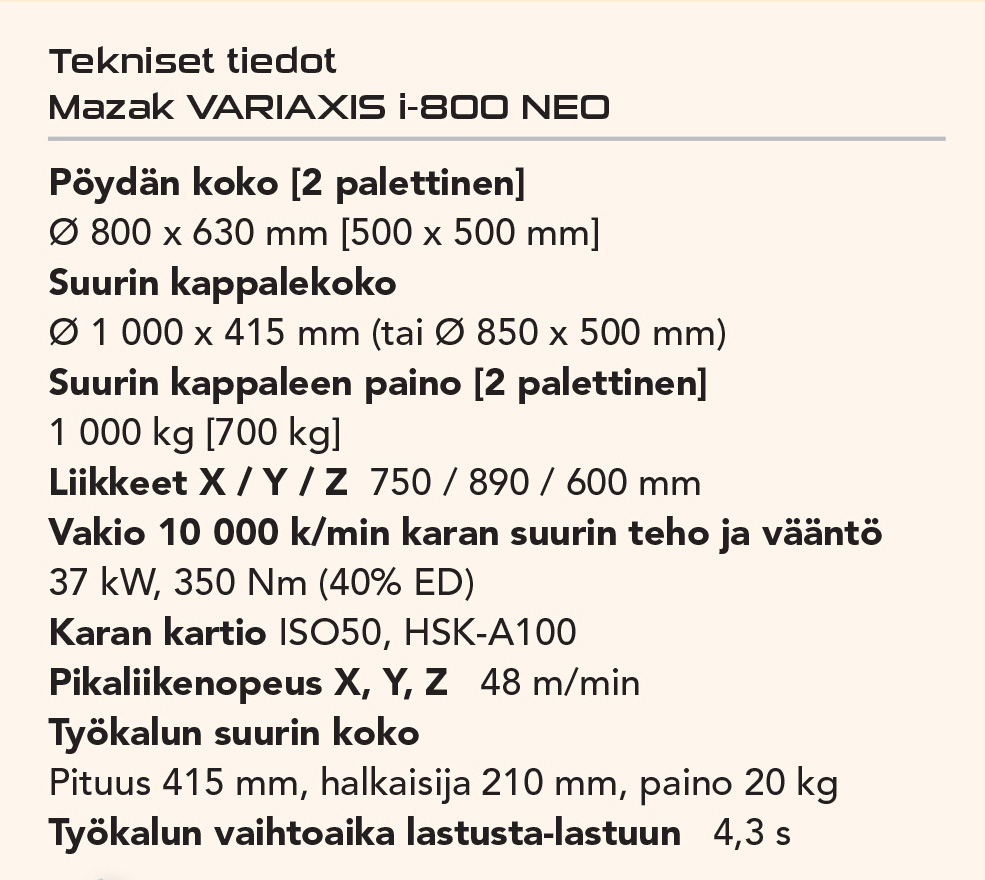

Toinen tänä vuonna mittavan päivityspaketin saanut Mazak-koneistuskeskus on viisiakselinen kehtopöytäkone VARIAXIS i-800 NEO. Tätä kokoluokkaa on valmistettu vaativille asiakkaille Japanissa jo yli 1 200 kappaletta. Markkinoiden toiveista on konetta kehitetty niin että sen automatisointi on nyt mahdollisimman helppoa ja tehokasta. Samoin koneistuksen nopeutta ja tehokkuutta on parannettu huomattavasti vastaamaan nykyaikaisen tuotannon koviin vaatimuksiin. Edelliseen malliin verrattuna esimerkiksi pikaliikenopeus on parantunut ja työkalujen vaihtoaika lyhentynyt.

Uusi Mazatrol SmoothAi -ohjaus auttaa operaattoria ohjelman luonnissa sekä NC-työstön valmistelussa. 3D-simulointi on nopea huipputehokkaan tietokoneen ansiosta. Piirustusten 3D-malleja (Parasolid ja STEP) voidaan käyttää hyväksi työstögeometrian teossa Mazatrol-ohjelmoinnissa. Mazatrol-ohjelma toimii enimmillään neljää akselia yhtä aikaa ajettaessa. Viisiakseliset työstöradat ohjelmoidaan lähtökohtaisesti ulkopuolisilla CAD/CAM-ohjelmilla. SmoothAi-ohjaus sisältää tekoälyä hyödyntäviä ominaisuuksia, kuten älykäs lämpötilakompensointi (Ai Thermal Shield) sekä karan värinänsuodatus (Smooth Ai Spindle). Uusi ohjaus mahdollistaa myös täydellisen digitaalisen kaksosen luontimahdollisuuden oikeasta työstökoneesta ulkoiselle tietokoneelle. Digitaalinen malli sisältää muun muassa koneen 3D-mallin, CNC-ohjelmat, koneparametrit ja reaaliaikaisesti päivittyvät työkalutiedot. Kaikki VARIAXIS i-mallit ovat aina täysverisiä viisiakselisia koneita jo vakiovarustein.

Useita paletti- ja automaatiovaihtoehtoja Variaxis-koneille

Mazakin viisiakseliset koneistuskeskukset voidaan automatisoida monella eri tavalla asiakkaan tarpeiden mukaisesti, saatavilla on esimerkiksi seuraavia vaihtoehtoja:

• 2 PC     kahden paletin vaihtaja

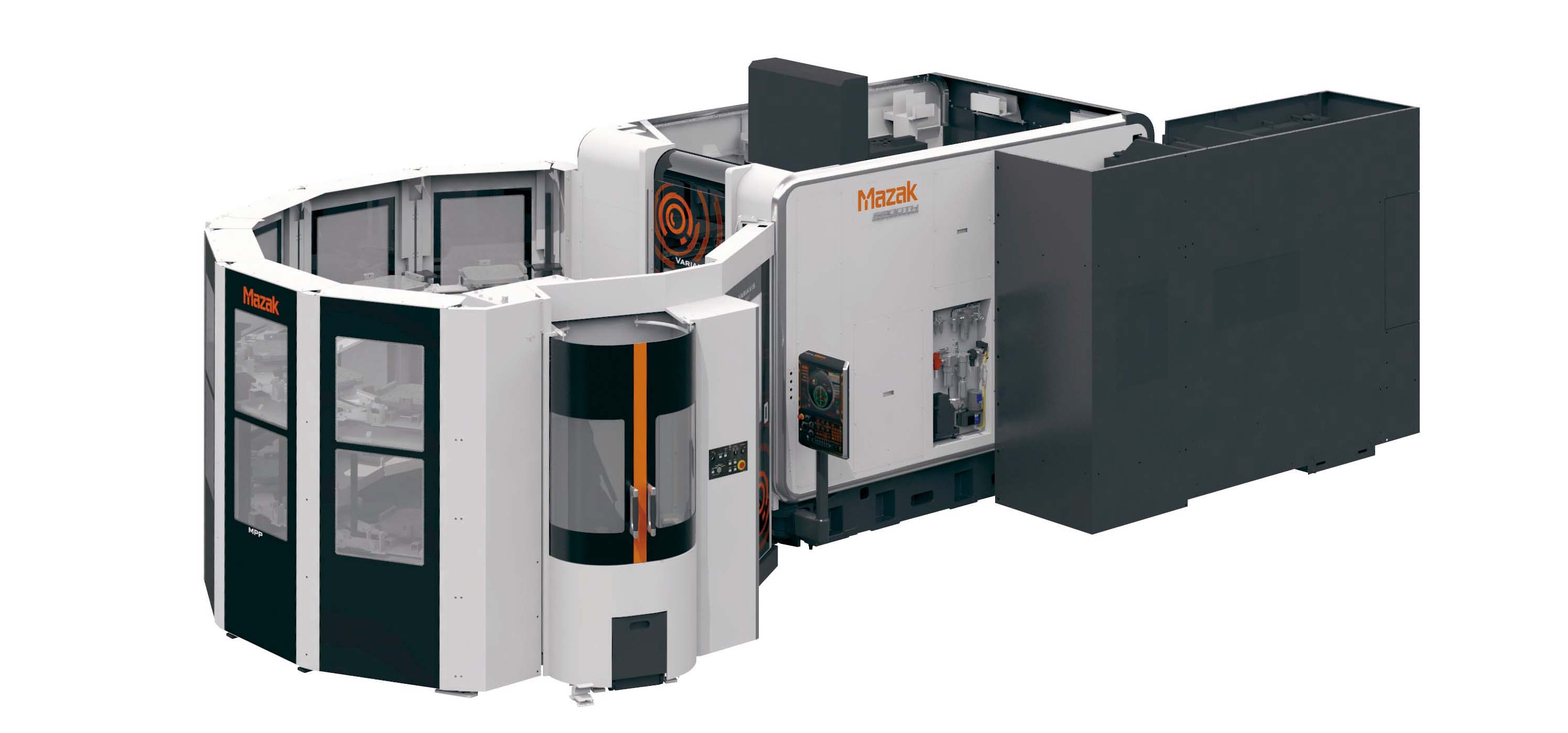

• MPP    ”Multi Pallet Pool” kompakti paletinvaihtojärjestelmä 6, 12 tai 18 paletille
• PMC    ”Palletech” modulaarinen Mazakin valmistama FMS alkaen 6 paletin kokoonpanosta
• FMS     ”Flexible Manufacturing System” perinteinen FMS erilaisin kokoonpanoin
• RL         automaattinen lataus robotilla, hydrauliikan tuonti paletin läpi on mahdollista

Koneen pienentyneet ulkomitat helpottavat tehokkaan automaation suunnittelua myös ahtaissa tuotantotiloissa. Kaikki uudet Mazak-työstökoneet ja automaatiojärjestelmät ovat luonnollisesti Teollisuus 4.0 valmiita. machinetools.wihuri.fi
