Index esittelee uuden AM-tuotealueen EMO:ssa

Uudet mallit ja uudet ominaisuudet ja iXworld -pilvialusta ovat Index Traubin tarjonnan ydintä EMO 2021 -tapahtumassa lokakuussa. Myös aivan uusi tuotesektori esitellään, OCM:n 3D -metallitulostuksen alueen laitteet ovat tuore lisä tuotepalettiin.

Index esittelee Milanossa tuoreita vastauksiaan konemarkkinoiden vaatimuksiin. Uudet sorvauskeskukset ovat valmistajan mukaan ratkaisuja kokonaisvaltaiseen koneistukseen, G220-, G420- ja G520-mallien äskettäisen lanseerauksen jälkeen Index esittelee messuillasarjaan uuden keskikokoisen Index G320-mallin. Sen suurin sorvauspituus on 1400 mm ja koneen suorituskykyä on muokattu eteenpäin verrattuna isompiin sisaruksiinsa.

ABC-automaattisorvi on uutuus vaativaan piensarjatuotantoon.

Uusia konemalleja esittelyssä

Uusi versio ABC-automaattisorvista on niin ikään Indexin uusi tuote, kone voidaan räätälöidä joustavasti eri suuruisia tuotantosarjoja ja erilaisia koneistettavia kappaleita varten. Joustavuutta koneistukseen tuo koneen ylärevolveri, jossa on nyt Y-akselin toiminnot ja joka voidaan varustaa myös useilla työkalupitimillä. ABC:ssa ovat valmistajan mukaan mukana edeltäjiensä markkinoilla arvostetut ominaisuudet, kuten kompakti koko ja suorituskyky.

Milanossa lanseerataan myös kokonaan uusi MS24-6 monikarasorvi. MS22-6:n seuraajassa on hieman sitä suurempi tankohalkaisija, mutta rakenne on pienempi ja mukana on lukuisia ominaisuuksia, jotka on suunniteltu taloudellisen sorvauksen takeeksi. Mm. työkalujen asetukset käyvät nopeasti ja helposti uuden Index-työkalun avulla.

MS24-6 täydentää Indexin monikarasorvitarjontaa.

Toinen uutuus, joka esitellään messuympäristössä ensimmäistä kertaa, on Traub TNL12 -pitkäsorvin uusi sukupolvi. Isompien sisarmallien tapaan kone voidaan muuttaa helposti myös perinteiseksi CNC-sorviksi. Koneen sopii rakenteensa puolesta aiempaa pienempään tilaan, ja kinematiikkaa on valmistajan mukaan kehitetty eteenpäin. Pienten tarkasti sorvattujen osien valmistuksessa tämä tarkoittaa tuottavuutta ja joustavuutta aiempaa pienemmässä ulkoisessa tilassa.

Ainetta lisäävä valmistus uutena tuotesektorina

Uudet koneet ovat Indexin Milanon messutarjonnan ydin, ja niiden toimintoja esitellään ​​teemoittain. Ne keskittyvät sähköiseen liikkuvuuteen, lääketieteeseen ja ilmailuun.

Osastolla on vahvasti mukana myös digitaalinen INDEX iXworld. Pilvipohjaisella IoT-alustalla konevalmistaja tarjoaa nopean ja helpon pääsyn koneisiin ja tekniikkoihin liittyviin tietoihin. Integroituja iovat mm. iX4.0-, iXshop- ja iXservices-portaalit.

Index ilmoittaa ennakkokatsauksessaan esittelevänsä Milanossa myös kokonaan uuden tuotealueen. Indexistä tuli viime maaliskuussa saksalaisen OCM: n (One Click Metal GmbH) enemmistöomistaja, mikä lisäsi ainetta lisäävän valmistuksen ratkaisut konsernin liiketoimintaan. Noin 20 työntekijän voimin toimiva laitevalmistaja One Click Metal kehittää kokonaisratkaisuja metallin 3D-tulostuksen alalla pienille ja keskisuurille komponenteille. (Halli 1/C17).

Ainetta lisäävän valmistuksen ratkaisut ovat uusi sektori konsernin liiketoiminnassa.

Tehopaketti kompaktikoossa

Traubin pieni, sisarmalliensa tapaan helposti perinteiseksi CNC-sorviksi muunnettava TNL12 -pitkäsorvimalli on ollut markkinoilla vuosia. Mallista on nyt esitelty uusi sukupolvi. Käyttäjälle se tarjoaa tuottavuutta ja joustavuutta aiempaa kompaktimmassa ulkoisessa koossa.

Uusi TNL12 on kokenut paljon muutoksia. Ydin on kuitenkin entinen, mm. aiemmat työkalunpitimet sopivat revolveriin sekä etu- ja takatyöstöyksikköön, ja niitä voidaan täydentää/korvata uusilla malleilla.

Työalue on myös suunniteltu siten, että ensimmäisen sukupolven Traub TNL12:lla tuotetut työkappaleet voidaan valmistaa myös uudella koneella.

Uusi Traub TNL12 on tarkoitettu pienten ja tarkkojen sorvausosien tuotantoon.

Ulkoisesti kone on melkoisesti aiempaa kompaktimpi. Ohjauskonsoli ei enää ole päädyssä erillisenä, vaan se on integroitu kokonaan etupuolelle runkoon. Samalla itse koneyksikkö kuitenkin hieman edellismallia pidempi. Mittaa on 1 600 mm. Uusi järjestely säästää tilaa ja myös esimerkiksi koneen siirto sujuu tarvittaessa aiempaa helpommin.

Enemmän tuottavuutta pienemmässä tilassa

Traub TNL12 mahdollistaa perinteisesti samanaikaisen koneistuksen neljällä työkalulla.

Nyt kinematiikkaa on kehitetty edelleen, mm. kun etuyksikkö ja vastakara olivat ennen samalla johteella, ne ovat nyt erillisillä.  Näin etutyöstöllä ja vastakaralla tehtävä koneistus eivät enää vaikuta toisiinsa, ja samalla koneen ohjelmointi on aiempaa joustavampaa. Koska massat ovat pienemmät, kone on myös aiempaa dynaamisempi.

Myös takatyöstön toimintaa on uuden sukupolven myötä päivitetty. Kun takana oli aiemmin käytettävissä vain X-liike, on kolmiakselinen koneistus vastakaralla nyt mahdollista.

Työkaluasemia on kuusi mukaan lukien huuhteluyksikkö, ja myös työkalukapasiteetti on kasvanut. Kaksois- ja kolmoispidikkeiden avulla koneeseen voidaan asettaa 40 työkalua, mikä lisää mahdollisuuksia monimutkaisille koneistustoiminnoille.

Työaluetta. Kone mahdollistaa koneistuksen samanaikaisesti neljällä työkalulla.

Tarjolla ovat myös kuusiasemaiset servokäyttöiset työkalurevolverit interpoloidulla Y-akselilla, joiden myötä voidaan lyhentää lastusta lastuun -aikoja 0,3 sekuntiin. Nestejäähdytetyt moottorikarat, joiden pyörimisnopeus on jopa 12 000 rpm, korvaavat pää- ja vastakarojen hihnakäyttöjä ja kevyet kiinnityssylinterit ja ohjausholkin hiilikuituripustus tekevät Traub TNL12:sta osaltaan aiempaa dynaamisemman. Live- tai ohjelmoitava ohjausholkki on valittavissa, jälkimmäinen tarkoittaa, että holkki säätää itseään pneumaattisen servoventtiilin kautta.

Parempi tarkkuus

Uuden sukupolven myötä kone on Traubin mukaan myös tarkempi.

Koneessa on valurunko hitsatun teräsrakenteen sijaan ja termosymmetrinen muotoilu tuo lämpövakautta ja johtaa siten parempaan kokonaistarkkuuteen.

Jäähdytykseen on saatavana tarvittaessa kolme pumppua. Vakiona on kahdeksan baarin pumppu, ja sitä voidaan valinnaisesti täydentää yhdellä tai kahdella säädettävällä 20-120 baarin pumpulla. Erikoissovelluksiin on saatavana myös 250 baarin pumppu.

Ohjaus käy iXpanelin kautta. Kääntyvä näyttö sijaitsee nyt koneen rungossa etupuolella.

Jäähdytysneste puhdistetaan kompaktilla vyöfiltterillä, ja jäähdytysnesteen jäähdytys on valinnaisesti saatavilla. Lastunpoistoon on valittavissa lastukuilu tai lastukuljetin, ja automaatio.

Vaihtoehtoja on kolme: huuhtelu, pieni tarttuja, joka siirtää komponentit kuiluun tai kuljetinhihnaan, ja pitkien osien osalta kiinnostava poistomahdollisuus eli poisto vastakaran kautta. Myös robottiratkaisut ovat helposti käyttöönotettavissa koneen yhteyteen.

Yksikertaisille ja vaativimmille osille

Valmistajan mukaan Traub TNL12 soveltuu tuotantoon monille teollisuuden eri aloille, ja niin yksinkertaisia kuin vaativampiakin osia voidaan valmistaa tuottavasti.

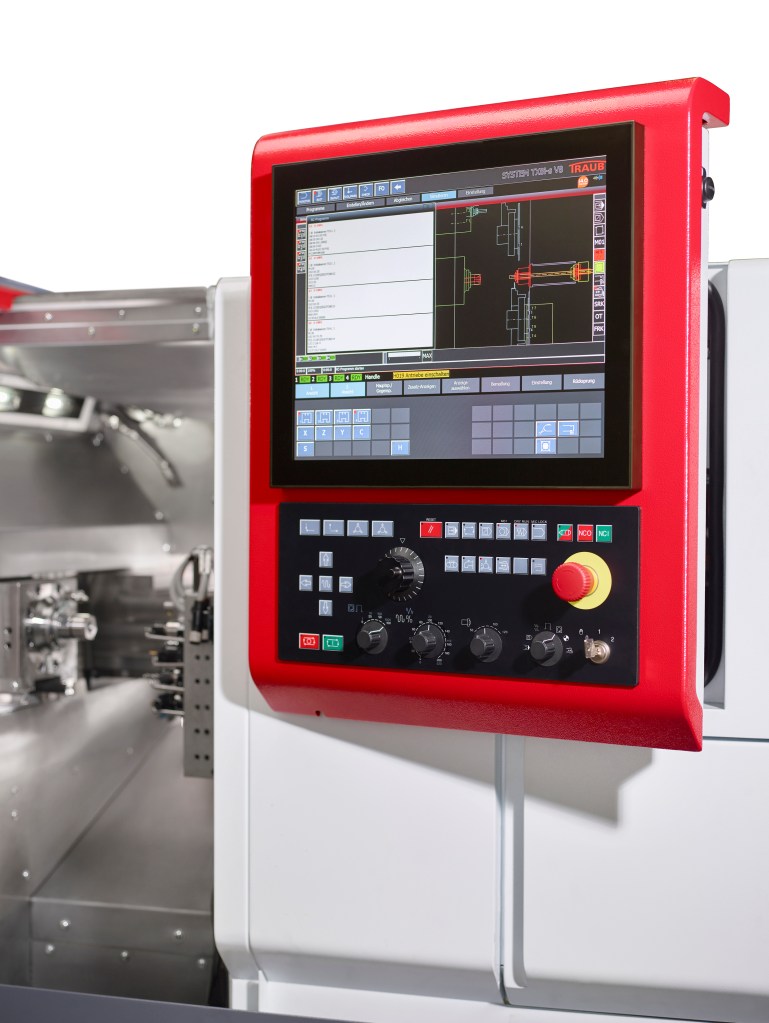

Koneessa on TraubTX8i-s -ohjaus, mikä käy suoraan integrointiin digitaaliseen iXworldiin. Taittuvassa ja kääntyvässä käyttöpaneelissa on 19-tuuman kosketusnäyttö IxPanelin toiminnoille ja verkkoyhteyksille.

Kari Harju

Uusia konemalleja, kehittyvää digitalisaatiota

Saksalainen konevalmistaja Index-Traub on esitellyt uutta tuotekehitystään. Indexin tämän vuoden tarjontaa edustavat uusi G400-sorvi, soluratkaisu kappaleenkäsittelyyn sekä yksi monikaramalli. Traub on lanseerannut hiljattain täysin uusitun TNL12-sorvimallin.

G400 on Indexin uusi sorvaus/jyrsinkone, joka soveltuu pitkien, jopa 1600/2300 mm pitkän sorvauspituuden vaativille osille. Malli on uusi lisäys aiemmin esitellyn Indexin G420:n rinnalle.

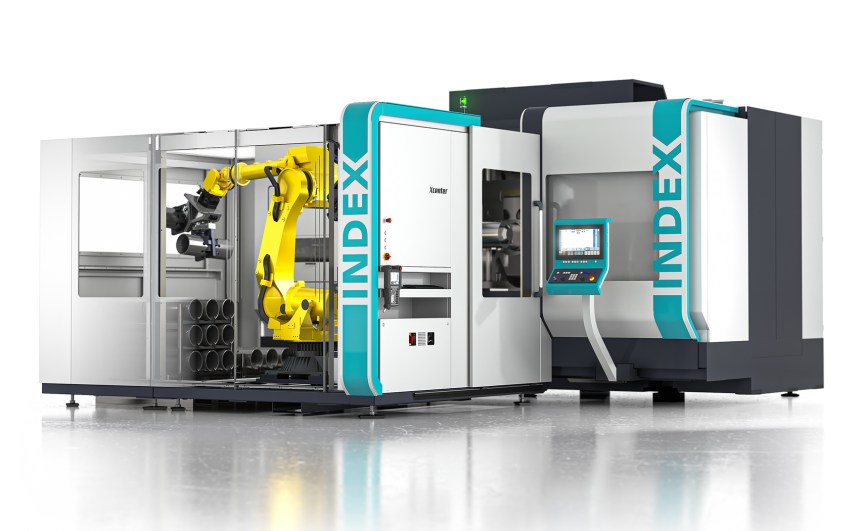

Index G400 sorvauskeskus integroidulla iXcenter -robottisolulla varustettuna.

Index G420:ssa ylempi työkalurevolveri on varustettu moottoroidulla jyrsinkaralla, mikä käyttää suurta työkalumakasiinia. Tästä poikkeavasti Index G400-mallissa on VDI40-työkalujärjestelmä, missä on kaksitoista työkalunpidinpaikkaa sekä Y-akselin liike ± 100 mm.

Uutta automaatiota kappaleenkäsitteelyyn

Indexin sorveihin on perinteisesti integroitu työkappaleiden käsittely-yksiköt. Lisäksi Index tarjoaa nyt kappaleenkäsittelyyn myös kokonaan uutta ratkaisua, iXcenter-robottisolua. Solu on mahdollista liittää optiona uuteen INDEX G400:n sekä muutamiin muihin malleihin.

Uusi iXCenter soveltuu niin suurten ja raskaiden työkappaleiden lastaamiseen ja purkamiseen ja yhtä hyvin erilaisiin tuotannon alku- ja loppupään tehtäviin työkappaleiden käsittelyssä.

Tuore Index-koneuutuus on myös hiljattain esitelty monikarakone MS24-6.

Koneen perusrakenne pohjautuu Index MS22-6-malliin, mutta koneen max. tangonhalkaisija on hieman MS22-6 -mallia suurempi. Kone on muuten sisartaan kompaktimpi ja varustettu valmistajan mukaan suurella joukolla tuottavuutta lisääviä ominaisuuksia.

Esimerkiksi asetusten teko koneella on helppoa ja nopeaa, ja sen myötä kone soveltuu hyvin tämän päivän lyhyille sarjoille ja usein vaihtuvaan tuotantoon.

Traub TNL12 -pitkäsorvimalli on nyt täysin uudistettu

Täysin uudistettu Traub TNL12

Traub-koneiden osalta TNL12-pitkäsorvimalli on hiljattain täysin uusittu. Kone soveltuu pienten mittatarkkojen sorvausosien valmistukseen ja se voidaan sisarmalliensa tapaan muuntaa lyhyessä ajassa pitkäsorvista normaaliksi CNC-sorviksi.

Uuden Traub TNL12:n ulkoinen koko on nyt aiempaa kompaktimpi ja myös sorvin kinematiikkaa on kehitetty eteenpäin.

Pienten tarkkuutta vaativien osien tuotannossa tämä tarkoittaa valmistajan mukaan tuottavuutta ja joustavuutta sekä aiempaa pienempää tilantarvetta tuotantotilan lattialla.

Yleissorveissa tuotevalikoiman tuore laajennus on myös Traub TNA500, tehokas ja vahva kone, mikä on varustettu monilla käytännöllisillä lisävarusteilla nollasarjoista aina keskisuuriin sarjoihin saakka.

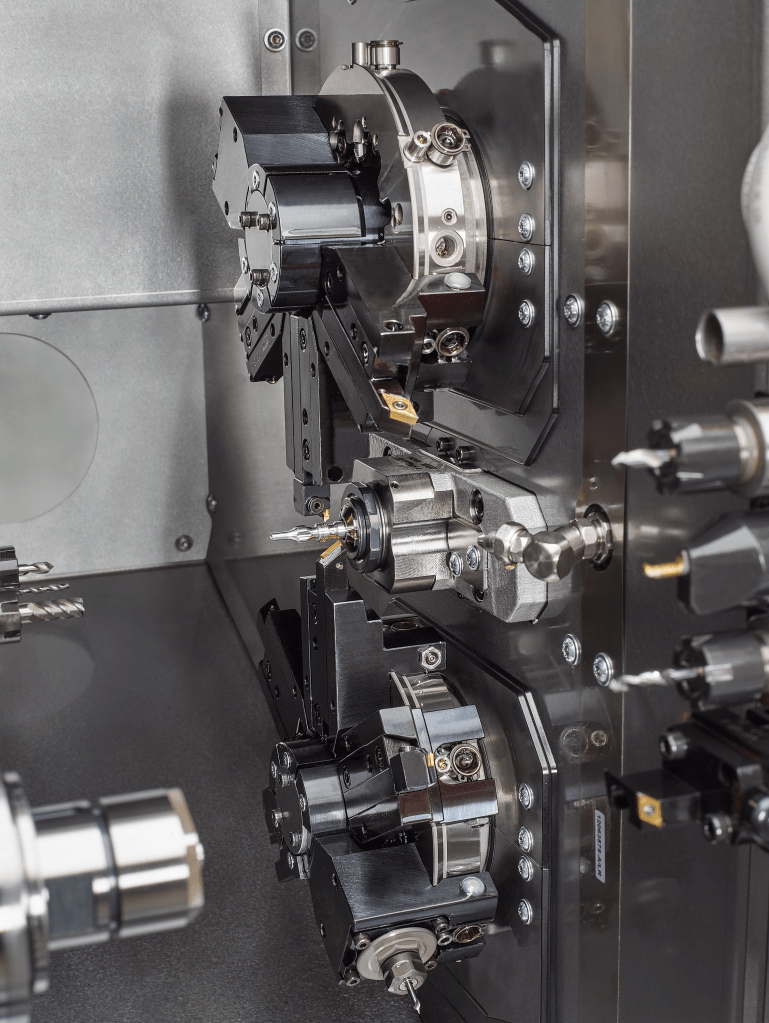

Pienten tarkkuusosien valmistusta. Traub TNL 12-sorvin työaluetta.

Digitalisoitu tulevaisuus

Digitalisaatio muuttaa koneistusmaailmaa tunnetulla tavalla ja Index kehittää digipalveluja pilvipohjaisella iXworld – alustalla. Saatavilla olevien sovellusten valikoima on viime aikoina laajennettu nopeasti, ja tämä näkyy selvästi Index IoT -alustalla iX4.0, minkä avulla tuotantokoneet voidaan integroida digitaaliseen ympäristöön ja käyttää erilaisia iX4.0-sovelluksia.

Nämä ohjelmistotyökalut auttavat tunnistamaan muun muassa tuottavuuden ongelmia ja vähentämään suunnittelemattomia seisokkeja. Ensiporras Indexin digitaaliseen maailmaan tutustumiseen on iX4.0 go.

Index on kehittänyt ja integroinut lukuisia palveluja, jotka liittyvät koneistus- ja koneiden huoltoprosesseihin. Nämä palvelut löytyvät iXworld-moduulista iXservices.

”Lisäksi yli 150 huoltoteknikkoa Saksassa ja palvelupisteet yli 50 maassa eri puolilla maailmaa huolehtivat Index- ja Traub-koneista sekä asiakkaiden huolenaiheista. Tukea on saatavilla hotline-toiminnolla TicketManagerin ja innovatiivisen etätuen avulla. Jos tehtävät edellyttävät huoltoteknikon käyntiä paikan päällä, asiantuntija saapuu paikalle mahdollisimman nopeasti”, kertoo Sakari Palho Index-Traub Oy:stä.

Koneistuksen ja huollon digitalisaation palveluja Index kehittää iXworld -alustalla.

Index-Traub esitteli uutta tuotekehitystään IXperience-päivillä virtuaalisessa muodossa syys-lokakuun vaihteessa. Lokakuun 12.-16. päivinä järjestetään Indexin tehtailla Reichenbachissa tehdastapahtuma.

Tuplasti tandemilla – Indexin sorviuutuuksia esittelyssä

Index-Traub on esitellyt uusia sorvimalleja. Uusi tuplakarallinen C200 tandem esiteltiin EMO:ssa, samoin uudet B500/ TNA400-mallit. Lisäksi Index lanseerasi tapahtumassa MS 32-6 monikarakoneen. Lisäksi esillä olivat iXWorld-laajennukset.

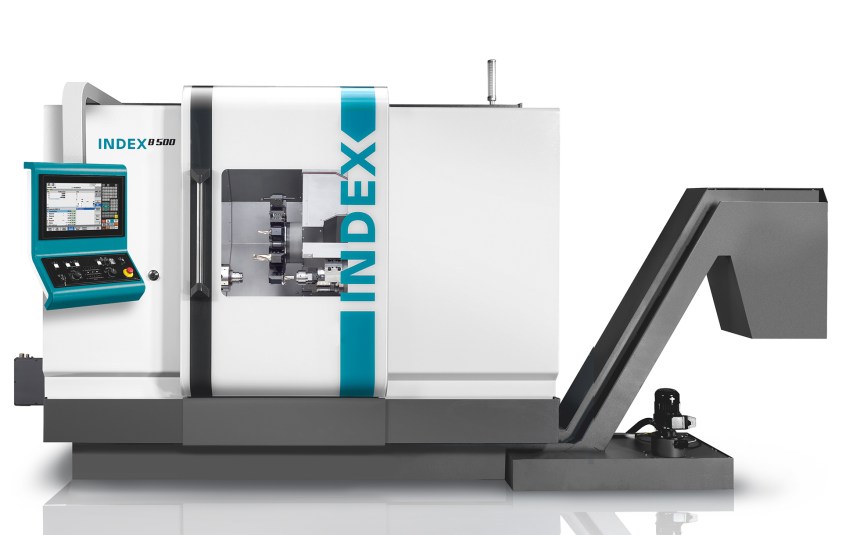

Index B500 on uusi sovellus B-400-sorvimallista.

Kaksi on enemmän kuin yksi. Siihen perusajatukseen perustuu Indexin C200 -sorvin pohjalta kehitetty kaksoiskarallinen tandem -versio. Sen myötä esimerkiksi pääkaralla tehtävät koneistukset voidaan tehdä samanaikaisesti tuplana, ja tuottavuuttahan ratkaisu toki lisää sopivalla työkappaleella. Isoimmat hyödyt liittyvät suurempien sarjojen valmistukseen.

Kuten perusmallissakin, tuplakarallisessa tandemissa on kolmen samanaikaisen työstön mahdollistavaa revolveria, jossa on 5 työkalunpidinpaikkaa. INDEX C200 tandemiin on saatavilla myös tuplapitimet sekä kiinteille että pyöriville työkaluille.

Tangonsyöttöä varten koneelle on kehitetty MBL52-tankomakasiini, millä voidaan koneen idean mukaisesti syöttää koneelle kahta tankoa samanaikaisesti. Valmiiden kappaleiden poisto hoituu samanaikaisesti, koska tarttujia on kaksi.

Index C200-tandemin ohjaus on toteutettu Siemens S840D sl:llä, joka yhdessä 18,5 tuuman kosketusnäytön kanssa muodostaa perustan käyttövalmiille INDEX iXpanel – i4.0 -käyttöjärjestelmälle. Viimeksi mainittua voidaan käyttää koneen sujuvaan integrointiin nykyaikaisessa digitalisoituvassa ympäristössä.

C200 tandem on Indexin C200-sorvin kaksoiskarallinen ratkaisu.

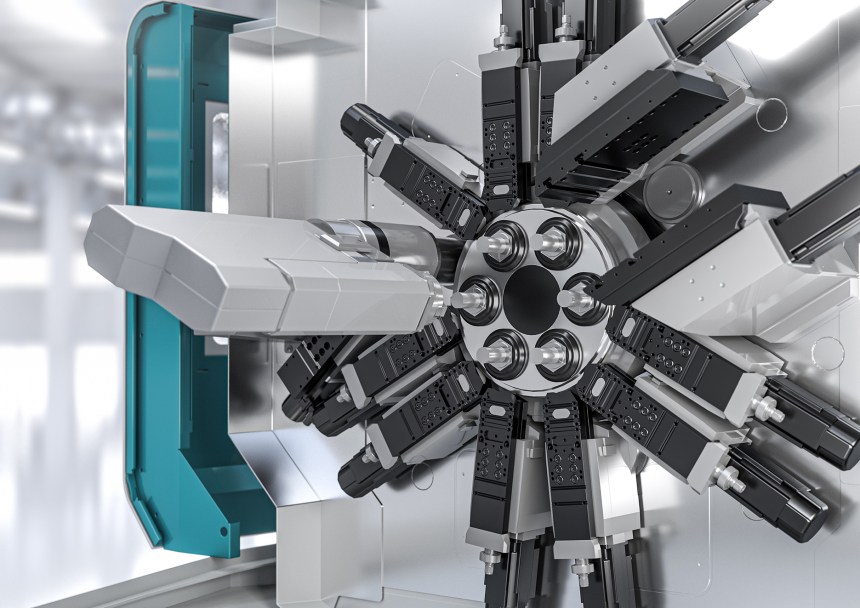

Monikarakone Index MS 32-6

Index tunnetaan hyvin myös monikarakoneiden valmistajana, ja yhden uuden mallin tälle alueelle valmistaja lanseerasi myös Hannoverissa. MS32-6 sopii tarkkojen sorvausosien sarjatuotantoon enintään 32 millimetrin tangosta. Kone on monipuolisesti konfiguroitavissa, ja tuttu edestä aukeava rakenne tuo ergonomiaa käyttöön. Työkaroja koneessa on kaikkiaan kuusi ja niiden nopeudet enimmillään 8 000 1/min. Kaksi ristiluistia X- ja Z-akselein sekä lisäksi C- ja Y-akselit pyörivin työkaluin tarjoavat erittäin laajan ja joustavan valikoiman mahdollisuuksia eri tyyppisiin koneistuksiin koneella.

B500- ja TNA500

Myös Index B400- ja TraubTNA400 -sorvisarjan laajennus esiteltiin EMO-messuilla.

B500 ja TNA500 ovat sarjan uudet versiot.

Perusta, runko sekä johderakenne on koneissa yhteinen ja sarjan kaikki neljä konetta ovat varustettavissa myös vastakaralla. 500-mallien pää- ja vastakarat ovat kuitenkin yhtä kokoluokkaa 400-malleja suurempia.

400-mallien A8/A6-karayhdistelmän sijasta A11/A8-karat merkitsevät Indexin mukaan 40% lisäystä tehoon ja vääntöön. Vastakarakoneet on varustettu vakiona 12-paikkaisella työkalurevolverilla, ja uutta on nyt mahdollisuus valita VDI30-pidinten sijasta myös VDI40-pitimet, jotka sallivat isomman sorvaushalkaisijan ja mahdollistavat suuremman vääntömomentin käytön.

Koneet voidaan varustaa tankomakasiinilla, ja ensi vuodesta alkaen mahdollistuu niiden yhdistäminen myös täysautomatisoidun tuotannon mahdollistavan iXcenter-robottisolun kanssa.

Nyt EMO:ssa Index esitteli C100-sorvimalleja iXcenterillä varustettuina.

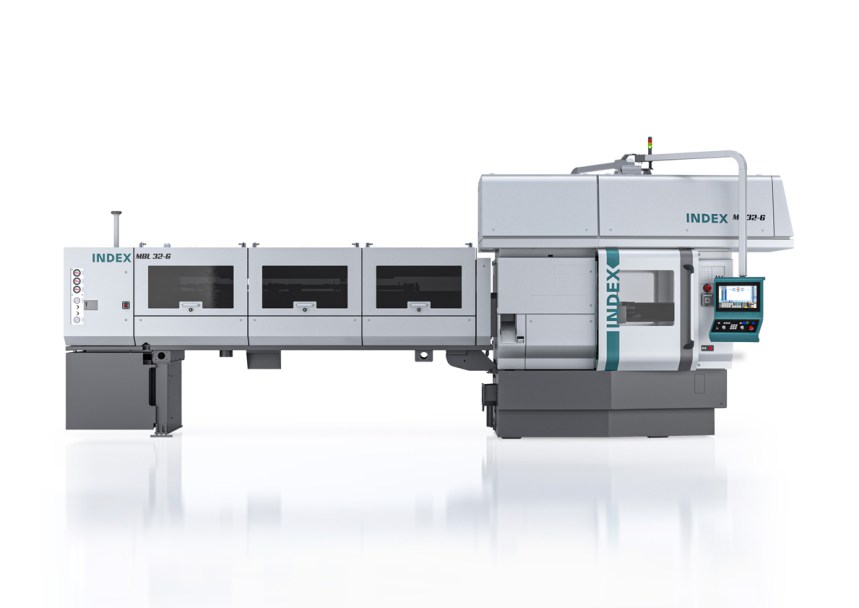

Myös kokonaan uusi monikarakone Index MS32-6 lanseerattiin Hannoverissa.

Uusia ratkaisuja digitaaliseen integraatioon

Indexin EMO-osastolla Hannoverissa oli esillä seitsemäntoista konemallia. Koneiden ja tekniikoiden lisäksi osaston keskeinen teema oli tuotantotoimintojen integraatio iXWorld-kokonaisuuden kautta.

iXWorldin IoT-alusta iX4.0 on ratkaisu toimintojen digitointiin, appeja ovat esim. häiriöistä ilmoittava AlarmMessenger sekä käytönseurannan Status Monitor. Heinäkuusta lähtien iX4.0-portaalista on ollut tarjolla myös starttipaketti iX4.0 go.

iXshop on puolestaan iXWorldin hankintaportaali, jonka kautta voidaan hankkia mm. työkalupitimiä, lisävarusteita kiinnityslaitteita, varaosia ja raaka-aineita, ja iXservices on palveluportaali koneiden ylläpitoon kolmansien osapuolien toimittamat koneet mukaan lukien.

Kari Harju

Index-ratkaisuja digitaaliseen integraatioon

Hannoverin EMO 2019 -tapahtumassa saksalaisvalmistaja Index esittelee osastollaan koneistuksen tulevaisuuden linjauksia. Uusi monikarakone MS32-6 lanseerataan ja Index iXworld -alustan palveluja esitellään niin koneiden hankintaan, käyttöön, huoltoon kuin kunnossapitoonkin.

Uusi Index MS32-6 lanseerataan EMO-tapahtumassa

Messuilla Index-Traub esittelee yli 1100 neliömetrin osastollaan seitsemäntoista Index- ja Traub-konetta työstövalmiina.

Uusi monikarakone Index MS32-6 lanseerataan tapahtumassa. Niin ikään mukana ovat esimerkiksi keskenään samaan pohjaratkaisuun perustuvat Index B500- ja Traub TNA 400-sorvauskeskukset, Index C200-tandem kahdella karalla ja Index C100:n uudet iXcenterillä varustetut, täysautomatisoituun tehotuotantoon tarkoitetut koneyksiköt.

EMO 2019 -messuilla on mukana Index-koneita yrityksen oman osaston ulkopuolella. Yksi on Sonderschau Jugend -osastolla, jossa vieraat voivat seurata tuotantoketjua piirustuksesta F1-mallin valmistukseen saakka. Sorvaus- ja jyrsintäkeskus Index G200:lla koneistetaan osastolla kilpa-auton vanteita.

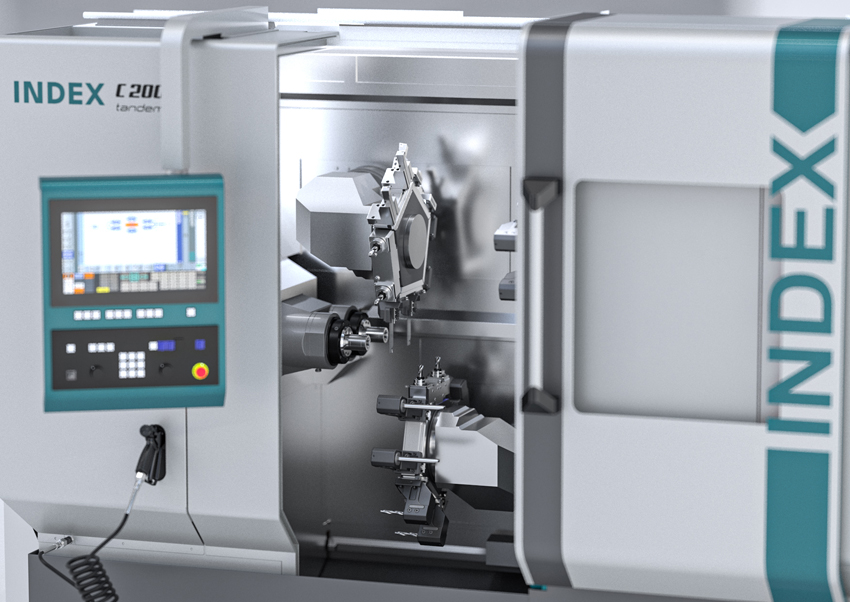

Index C200 tandem.
iXWorld-integraatio

 Koneiden ja tekniikoiden ohella osaston keskeinen teema on tuotantotoimintojen integraatio iXWorld-kokonaisuuden kautta.

iXWorldin IoT-alusta iX4.0 on ratkaisu toimintojen digitalisointiin, appeja ovat esim. häiriöistä ilmoittava AlarmMessenger sekä käytönseurannan Status Monitor.

iX4.0:n eri sovelluksia voidaan käyttää kunnonvalvontaan häiriöiden estämiseksi ennen isompien ongelmien syntymistä: karan tarkistus kerää tietoa sen nopeudesta, karan kuormituksesta ja esimerkiksi lämpötilakäyristä, ja näyttää ne arvioinnin jälkeen graafisessa muodossa. Akselitarkistus suorittaa tehtäviä lineaarisille akseleille. Heinäkuusta lähtien iX4.0-portaalista on ollut tarjolla starttipaketti iX4.0 go.

iXWorld on Indexin alusta toimintojen digitalisointiin.

iXshop on iXWorldin hankintaportaali, joka Indexin mukaan on jo yli 1000 asiakkaan aktiivikäytössä. Portaalin hakutoimintojen kautta voidaan tarkastaa varastosaldo ja hankkia mm. työkalupitimiä, lisävarusteita, kiinnityslaitteita, varaosia ja raaka-aineita yhdestä paikasta. Haluttaessa myös integrointi yrityksen sisäisiin ERP-järjestelmiin onnistuu vaivattomasti. Indexin mukaan iXshopin tuote- ja palveluvalikoima laajenee edelleen jatkossa.

iXservices on palveluportaali koneiden ylläpitoon, kolmansien osapuolien toimittamat koneet mukaan lukien. Esimerkiksi kunnossapidon ja vikakorjausten hallinta sujuu luontevasti, interaktiivinen 3D-konemalli auttaa käyttäjää tunnistamaan ja tilaamaan varaosia. Index-Traub Finlandin tiimi paikalla myös koko viikon. (Halli 17, D03)

Kari Harju
