Japanilainen työstökonevalmistaja Yamazaki Mazak on tuonut markkinoille uudet kompaktit 2-revolveriset QRX-sorvauskeskukset. Nämä 9-akseliset koneet on suunnattu pienten halkaisijoiden tankotyöhön tai akselimaisille kappaleille massatuotantoon.

QRX-sorvit kykenevät moniin yhtäaikaisiin toimintoihin ja niiden päivitetty MAZATROL SmoothG -ohjausjärjestelmä mahdollistaa 2-kanavaisen työstön EIA/ISO-koodilla. Kaksi revolveria ja yhtäaikaiset toiminnot vähentävät kappaleaikoja merkittävästi.

QRX-50MY SG ja QRX-50MSY SG

Ensimmäisinä uudesta mallisarjasta on lanseerattu mallit QRX-50MY SG (ohjelmoitava kärkipylkkä ja automaattinen tukilaakeri) ja QRX-50MSY SG (2 sorvauskaraa). Istukkakoot ovat 6” tai 8” tai niiden vaihtoehtoina holkki-istukat varsinkin tankotyössä.

Tankokapasiteetti on molemmille malleille 52 mm ja hieman myöhemmin mallistoon on tulossa myös 65 millimetrin versio. MSY-mallissa kahden identtisen sorvauskaran (15 kW, 151 Nm, A2-6”) välinen etäisyys on 900 mm. Koneen paino on noin 8 000 kg, ja kaikilla lineaariakseleilla on tukevat ja nopeat (Z-akseli 40 m/min) lineaarirullajohteet.

Identtiset 12-paikkaiset ja 24-asemaiset työkalurevolverit on sijoitettu karalinjan ylä- ja alapuolelle.  Molemmat revolverit voivat työstää kummankin sorvauskaran alueella ja näin niiden avulla voidaan tasapainottaa tahtiaikoja joustavasti karojen välillä työkappaleen mukaan.

Työkalunpidinjärjestelmä on universaali BMT45, jonka yhtenä etuna on pitimien käyttömahdollisuus molempien karojen suuntiin. Molemmissa revolvereissa on pyörivät työkalut (6 000 tai 12 000 k/min) ja Y-akselit (liike 80 mm). Pyörivien työkalujen teho on 5,3 tai 3,7 kW. Työkalujen mittaus ja rikkotarkastus hoituvat näppärästi vakiovarusteina olevilla kahdella automaattisella mittalaitteella.

Monipuolinen varustus asiakkaan tarpeen mukaan

QRX-sorvauskeskukset voidaan varustaa monipuolisesti tarpeen mukaan. Esimerkiksi tankotöitä varten on saatavissa hellävarainen pihti- tai kotelotyyppinen nopea kappaleenpoistaja, joka nostaa valmiin työkappaleen 2. karalta liukuhihnakuljettimelle ja tuo sen koneen oikealle puolelle. Kappale voidaan poistaa 1. karalta toisella kappaleenkerääjällä, joka soveltuu myös tangon jämäpalan poistoon automaattisesti liukuhihnalla.

Hihnan ulostulo on niin ikään koneen oikealla puolella. QRX-sorveissa on mahdollista poistaa kappaletta toiselta karalta samaan aikaan kun toisella karalla työstetään. Myös tangon syöttö 1. karalla on mahdollista samaan aikaan työstön kanssa 2. karalla. Yhtäaikaisten toimintojen ansiosta koneella voidaan nostaa tuottavuutta merkittävästi varsinkin suuremmilla valmistusmäärillä. Lastuamisnestejärjestelmiä on saatavilla useita vaihtoehtoja aina 2 x 70 bar revolverikohtaiseen järjestelmään saakka.

MAZATROL SmoothG 2-kanavaiseen ajoon

QRX-sorvauskeskuksissa on monista Mazak-sorveista tuttu ja käyttäjäystävällinen SmoothG-ohjaus. Se on tässä konetyypissä uutuutena päivitetty ja optimoitu 2-kanavatyöstöön EIA/ISO G-koodiohjelmointitavalla. Sen avulla nopea ja turvallinen työstö usealla terällä samanaikaisesti on mahdollista. Ohjaus voidaan varustaa myös Smooth Oscillation Cutting -optiolla, jonka avulla saadaan lastut katkeamaan paremmin esimerkiksi muovia tai muuta pitkälastuista materiaalia sorvattaessa.

MAZATROL SmoothG -ohjaus tarjoaa vakiona muun muassa seuraavat ominaisuudet:

• 19 tuuman kosketusnäyttö
• 2-kanavainen ohjelmointi (revolverien ohjelmakoodit rinnakkain näytöllä)
• Revolverien keskinäinen synkronointi ja viiveet huomioiva ohjelmointimahdollisuus
• G-koodiohjelmointi (EIA/ISO) ja Mazatrol-ohjelmointi
• 3D-simulointi ja törmäyksenvalvonta (Safety Shield)
• Suomenkielinen käyttöliittymä
• www.machinetools.wihuri.fi

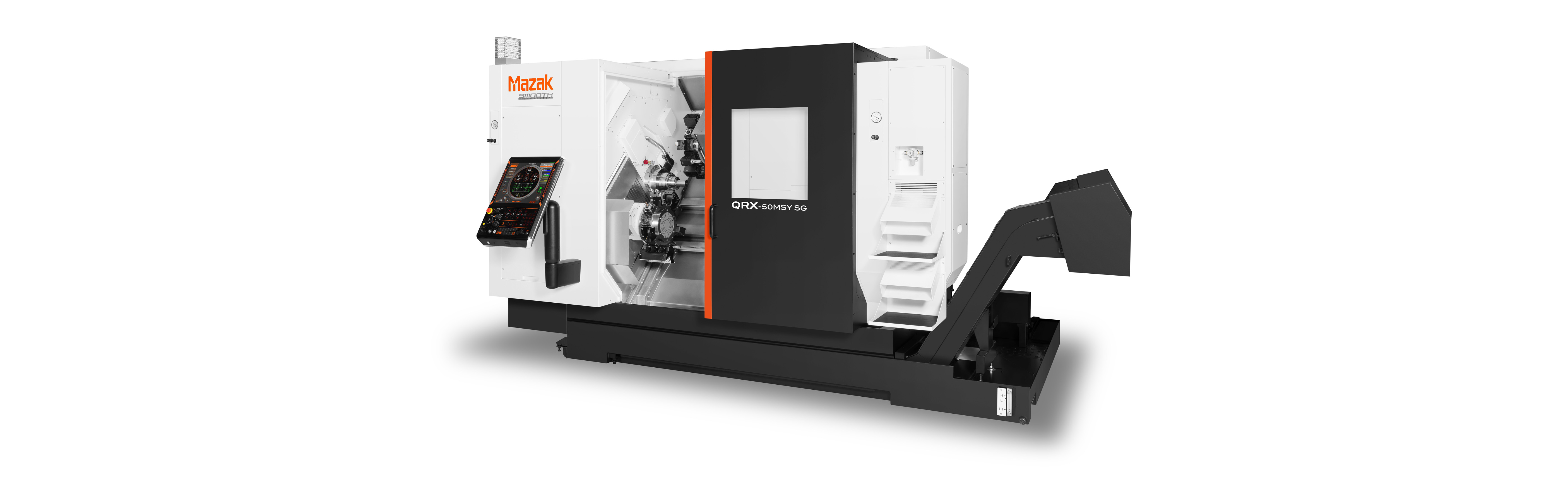

Ylin kuva: Mazakin uusi kompakti QRX-50MSY SG -sorvauskeskus on optimoitu tehokkaaseen tankotyöhön.
