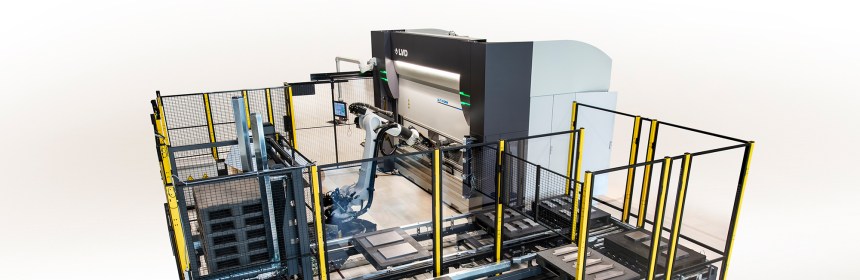

LVD on esitellyt uuden automaattisella työkalunvaihdolla varustetun taivutusjärjestelmän. Uutuus perustuu LVD: n Dyna-Cell-taivutussoluun, mutta tarjoaa työkalunvaihdon myötä mahdollisuuden sitä pitemmälle vietyyn automatisoituun taivutustyöhön.
Ulti-Formin etuna on LVD:n mukaan työkalun vaihtoaikojen lyhentyminen ja siten tuottavuus sekä pienillä erillä että sarjatuotannossa.
Kokonaisuudessa on mukana 135 tonnin särmäyspuristin automaattisen työkalunvaihdon mahdollistavalla ToolCell-alustalla, ja se on integroitu samaan kokonaisuuteen teollisuusrobotin kanssa. Alustaan kuuluu työkaluvarasto ja takavasteen sormityyppinen tarttujamekanismi mahdollistamassa nopeat työkalujen vaihdot. Särmäyspuristin ja robotti toimivat synergisesti, kun robotti poimii työkappaleen syöttöpinosta ja keskittää sen, särmäyspuristin tekee työkalun vaihdon. Ulti-Form käsittelee osia 50 x 100 mm: stä 1200 x 800 mm: iin, paino enintään 15 kg.
Nopea ohjelmointi
LVD:n mukaan Ulti-Form on suunniteltu nopeaan ohjelmointiin. Särmäyspuristimen ja robotin ohjelmointi tapahtuvat offline-tilassa, eikä erillistä robottiopetusta tarvita. Cadman-B -ohjelmisto laskee optimaalisen taivutusohjelman.
Robottiohjelmisto tuo taivutustiedot ja laskee automaattisesti tarttujan asennot ottaen huomioon tarttujan voiman, törmäyksen havaitsemisen ja robotin ulottuvuuden, ja luo robotille nopeimman törmäysvapaan polun. Järjestelmän tietokanta sisältää särmäyspuristimen ja robotin tarvitsemat asennustiedot.
Ulti-Formin robottitarttuja on adaptiivinen ja mukautuu automaattisesti työkappaleen kokoon. Näin voidaan käsitellä useita eri geometrioita ilman tarttujan vaihtoa.
Kokonaisuudessa on mukana myös adaptiivinen taivutusjärjestelmä, mikä mahdollistaa LVD:n mukaan reaaliaikaisen prosessissa mukautuvan vakaan taivutustekniikan taivutustöille. Easy-Form Laser -järjestelmä mukautuu materiaalivaihteluihin, kuten levyn paksuuteen ja lujuuteen, kompensoi automaattisesti mahdolliset muutokset ja varmistaa siten tarkat taivutustulokset.
Kompakti koko

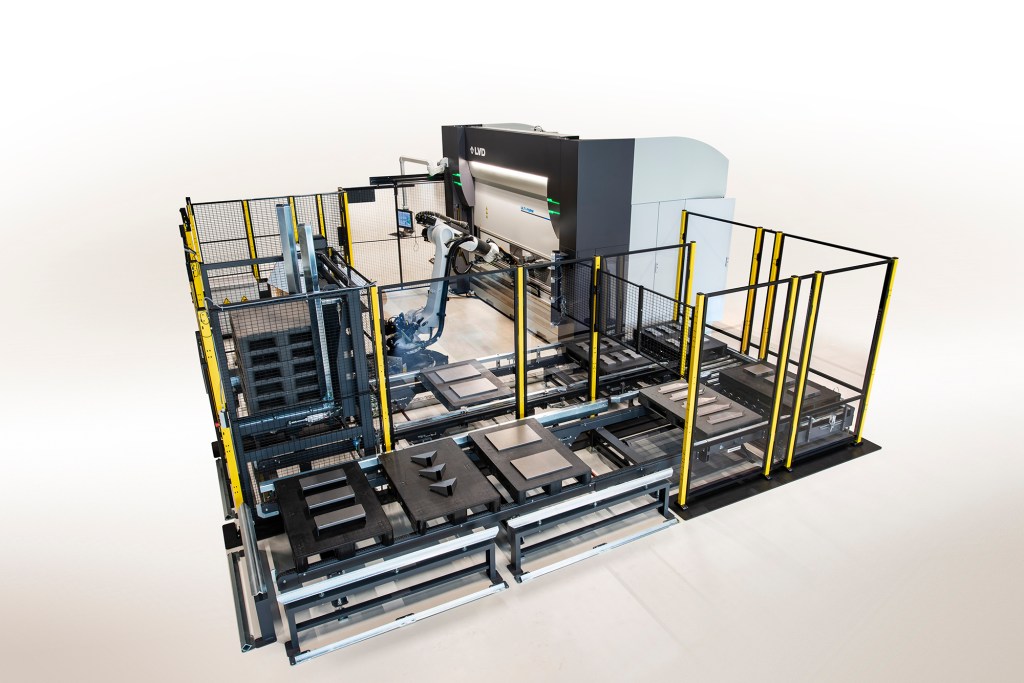

Ulti-Form sopii myös lattialla kompaktiin tilaan. Järjestelmän vaatiman kokonaistila on 8 x 10 metriä. Järjestelmä sisältää kolme latauspalettia, suuren lataus ja lastausalueen pienille osille, automaattisen paletinlataajan ja kuljetinhihnan täysien palettien siirtoon.
Ulti-Form voi toimia automaattisesti tai manuaalimoodissa. Manuaalinen käyttö on hyödyllinen mmm. monimutkaisille osille ja pienille sarjoille; automatisoitu tuotanto sopii sarjatöihin. LVD:n Suomen edustaja on Prodmac.
