Kiinnitinlaite- ja automaatiovalmistaja Lang Technik esitteli laajasti ajankohtaista tuotetarjontaansa Hannoverissa.

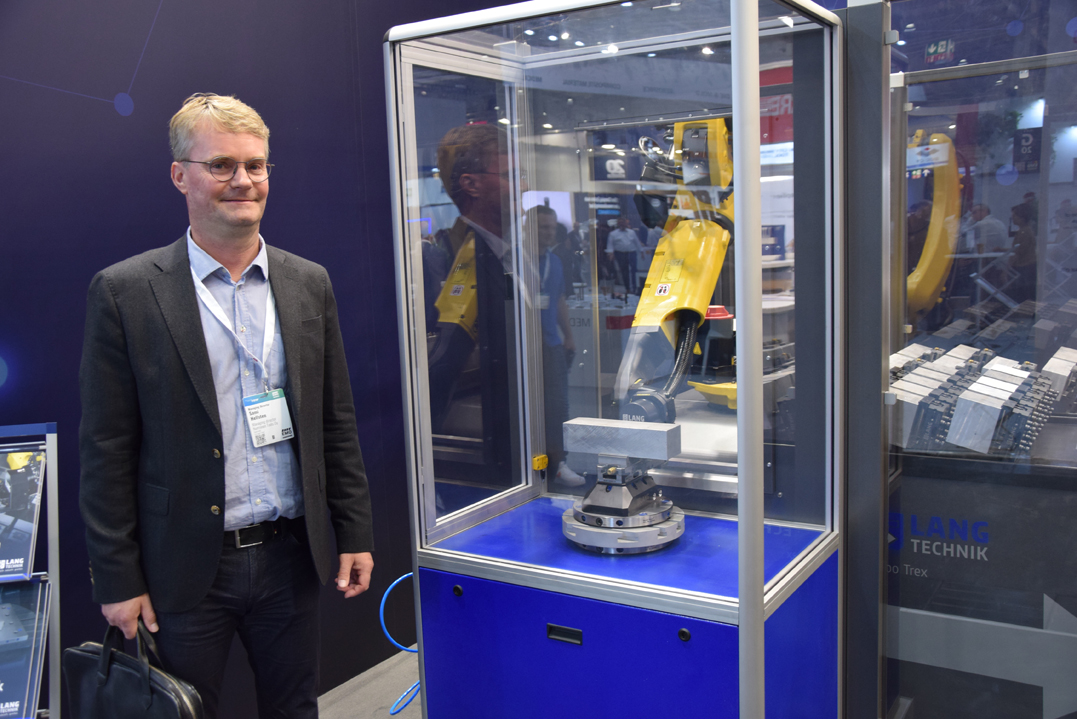

Langin osastolla oli esillä mm. RoboTrex-automaatiota tarkkaan 0-pistekiinnitykseen.

RoboTrex-vakiomallit ovat RoboTrex 52 ja 96. Mallissa 52 on 77 mm leveä puristin ja paikkoja 60 kpl solua kohti, 96:ssa 125 mm leveä ja 30 paikkaa. Robotit 20 kg ja 50 kg kapasiteetilla.

RoboTrex-laitteet voidaan liittää sekä uuteen että käytettyyn työstökoneeseen.

Lang toimittaa koneeseen pneumaattisen nosto-oven ja erilaisia lisävarusteita tarpeen mukaan. Lay-out suunnitellaan koneen mukaisesti ja suunnitellaan mm. tarvittavat väliseinät kokonaisuuteen. C-merkintä toteutuu toimituksessa.

”Jos kyseessä 5-akselinen työstökone, kappaleesta voidaan ajaa viisi sivua yhdessä vaiheessa ja sitten kuudes sivu toisessa vaiheessa. Pienin RoboTrex 52-vaihtoehto on yksi kärryinen solu 30 puristimella, suurin on neljällä kärryllä varustettu, joissa yhteensä on 120 puristinta”, kertoo Sami Hellsten Nurminen Toolsilta.

Uutuuskiinnitin pyöreille kappaleille

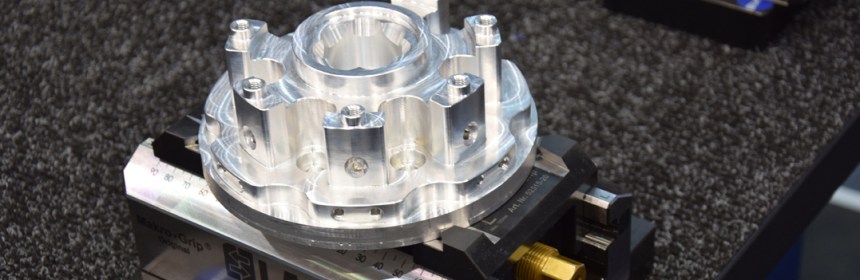

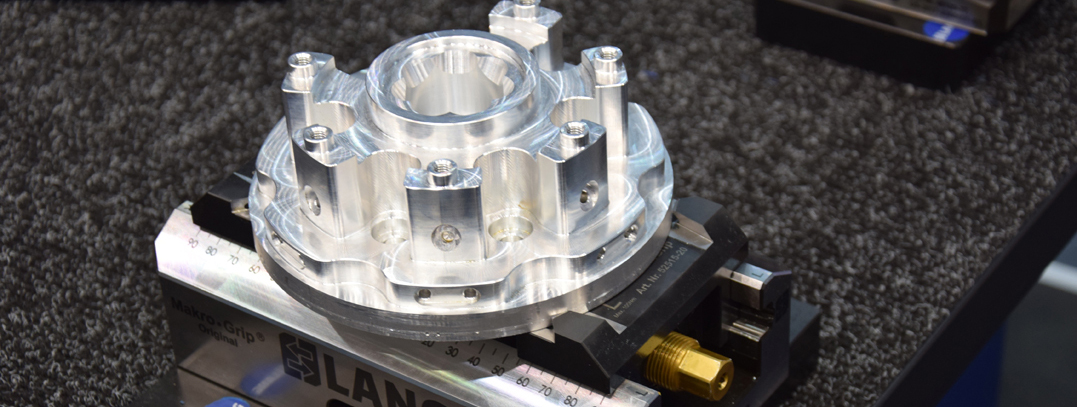

Lang-uutuus Hannoverissa oli myös ns. Makro Grip-kiinnitintuote pyöreän kappaleen kiinnittämiseen (kuva ylhäällä). Kun aiemmin pyöreä kappale on normaaliprosessiaan pitänyt laittaa normaalileukaan ja jyrsiä sitten aihiokappaleeseen erikseen suora osuus, on Lang kehittänyt pyöreän kappaleen kiinnittämiseen oman tuotteen.

”Makro Grip -uutuuden myötä pyöreä aihio saadaan tehokkaasti viideltä sivulta kiinni ja näin aihionkäsittelystä voidaan karsia yksi aikaa vievä työvaihe pois. Runkokokoja on saatavilla kaksi, pienempi ja suurempi eli uutuudella pystytään käsittelemään varsin laajaa halkaisijaskaalaa.”

Kiskojärjestelmä palettikiinnitykseen

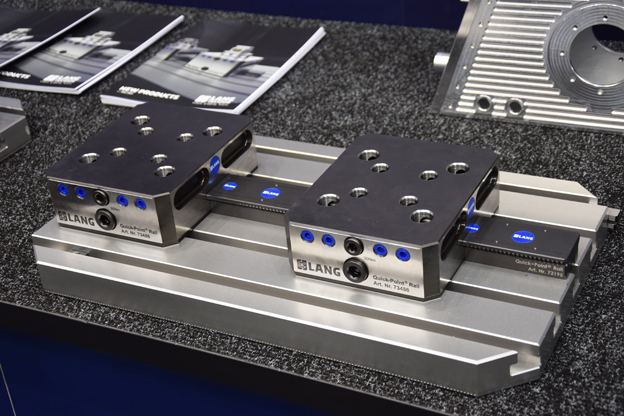

Yksi esimerkki Langin uudesta tuotekehityksestä EMO:ssa oli myös Quick-point rail.

Kun aikaisemmin Lang- ratkaisu työstökonepalettiin tapahtuvaan kiinnitykseen on ollut nollapistelevy, mikä on täyttänyt paletin koko 324 mmx384 mm pinnan ja siinä on ollut neljälle puristimelle kiinnityspaikka, tarjolla on nyt uusi kiskojärjestelmä, missä kisko tai kiskot voidaan kiinnittää suoraan asiakkaan palettiin.

”Korokeraisereita on tarjolla 60 mm tai 100 mm korkeita, tai sitten kohotus on suoraan puristinrungossa. Jousikuulalla varustettuja kohottimia pystytään siirtämään ja kiinnittämään uudelleen, ja kokonaisuudella saadaan ajettua myös isolla vaakakaraisella 5-akselikoneella kappaleita viideltä sivulta. Vaihtoehto on varsin kätevä silloin, kun muille puristimille ei ole tarvetta”, Sami Hellsten kertoo.

Lang Technik on vuonna 1982 perustettu saksalainen kiinnitin- ja automaatiovalmistaja, jonka tuotteita ovat mm. Grip-Fix, Makro-Grip, Quick-Point -järjestelmät. Langin tuotteita Suomessa edustava Nurminen Tools on vuonna 1994 perustettu tekninen tukkukauppa. Naantalista toimivan yrityksen toiminta keskittyy työkappaleen ja terän kiinnitykseen lastuavissa metallityöstökoneissa.

CentroteX-paketti Hainbuchilta

Hainbuchin tuotteita on pikavaihtojärjestelmä CentroteX, jota löytyy ns. S-kokona pienille eli A6-karapäille ja M-kokona eli A8 ja A11-kokoluokkiin.

Järjestelmän ytimeen kuuluu painekiinnitteinen karapää, mihin vetoputki ja koneen karapää yhdistetään. Holkki-istukka, kolmileuka tai nelileukaistukka sekä paisuva tuurna ovat mahdollisia kiinnitykseen, kaikki ovat pikavaihdettavia.

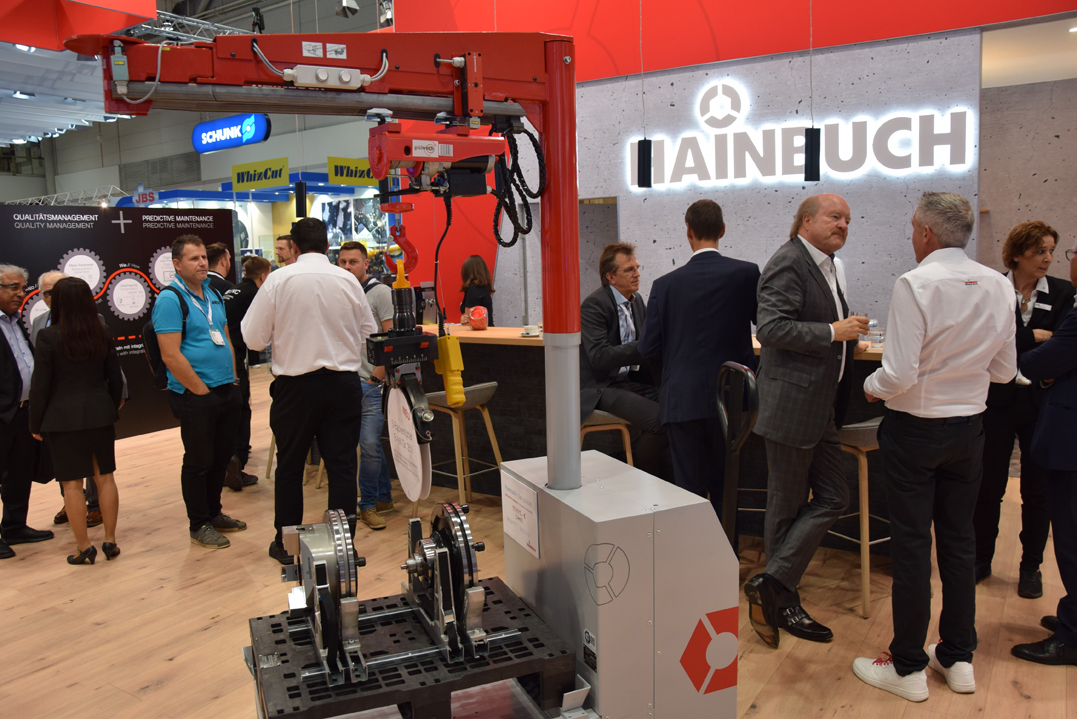

Hainbuch on nyt rakentanut uutuutena CentroteXin ympärille myös nostolaitteet ja telineet. Pakettiratkaisu oli esittelyssä EMO:ssa.
