3D-tulostuksella tehtyjen metallisten aihioiden katkaisut tai lohkomiset asettavat sahoille melkoisia vaatimuksia, joita ei pysty täyttämään tavanomaisilla vannesahoilla. Behringerin 8 vuoden kehitystyön tuloksena esiteltiin 3D-sahamallisto.

Useimmat sahavalmistajat hallitsevat mainiosti tavanomaisten metallien katkaisut, olivat ne sitten valettuja, vedettyjä tai valssattuja. 3D-tulostuksessa käytettyjen metallien katkaiseminen ja lohkominen tarkasti, tehokkaasti ja aihioihin vaurioita aiheuttamatta asettaa sahavalmistajat aivan uuden haasteen äärelle.

3D-tulostetuissa aihioissa voivat hyvin ohuet ja varsin jämäkät kohdat sijaita aivan vierekkäin, jolloin vakiona säilyvä terän syöttö ja sen nopeus voivat välillisesti alkaa aiheuttaa vaurioita sahauspinnalle. Katkaisupinta voi alkaa paikoin kuumeta tai terä värähdellä.

Toiseksi 3D-materiaalista ei synny perinteistä sahauslastua vaan hienojakoista purua, jopa pölyn tapaista mujua. Ne tukkivat terän helposti.

Kattava tietokanta kertyy

Behringerin asiakkaat alkoivat etsiä katkaisukonetta 3D-tulostetuille osille jo reilut kahdeksan vuotta sitten. Yhtiön osaaminen tarkkojen ja tehokkaiden sahojen valmistajana ja kehittäjänä tiedettiin.

Vuosien varrella Behringer keräsi tietotaitoa eri asiakkaille räätälöityjen, 3D-materiaalien katkaisussa tai lohkomisessa käytettyjen sahojen toteutuksista. Tiiviin yhteistyön ansiossa Behringerille kertyi tietokantaa sadoista eri 3D-tulostusmateriaaleista.

Nyt tämä materiaalitietokanta on Behringerin asiakkaiden käytettävissä.

Behringer 3D-sahojen perusrakenteet

Pitkän kehitystyön aikana 3D-materiaalien katkaisuissa tai lohkomisissa käytetyissä Behringer-vannesahoissa on kokeiltu lukuisia erilaisia terä- ja jäähdytysainevaihtoehtoja, teränopeuksia, terän syöttönopeuksia sekä jäähdytys- ja lastunpoistolaitteistoratkaisuja.

Asiakkaille räätälöidyistä koneista kertyneen tietotaidon perusteella yhtiö alkoi kehittää erityisesti 3D-materiaalien katkaisuun tai lohkomiseen soveltuvaa sahamallistoa.  Niissä on huomioitu:

– teräpaineen ja sahausvastuksen herkkä seuranta ja nopeat teränopeuden ja syötön muutokset

– erittäin tehokas terän jäähdytys ja voitelu, jota voidaan optimoida eri tulostusmateriaaleille

– sahauspurun tai -pölyn erittäin tehokas poisto

– jäähdytysnesteen 3-vaiheinen suodatusjärjestelmä poistaa pienimmätkin ylimääräiset hiukkaset

– 3D-tulostettujen aihioiden jämerä kiinnitys, jota voidaan räätälöidä asiakkaan tarpeen mukaan

– edellinen säästää merkittävästi aikaa 3D-tulostuksessa, koska paksua lähtökerrosta ei tarvitse tulostaa

– lisävarusteina saatavat tehokkaat imulaitteistot

– monivaiheinen, pienimmätkin ylimääräiset hiukkaset poistava leikkuu-/jäähdytysnesteen puhdistusjärjestelmä

– katkaistujen/lohkottujen aihioiden hellävarainen keruu

– erittäin vankka, terän värähtelyä tehokkaasti vaimentava sahakaari ja jämerä sahavanteen kiristysmekanismi (vakio kaikissa Behringer-sahoissa)

Kolme vaihtoehtoa

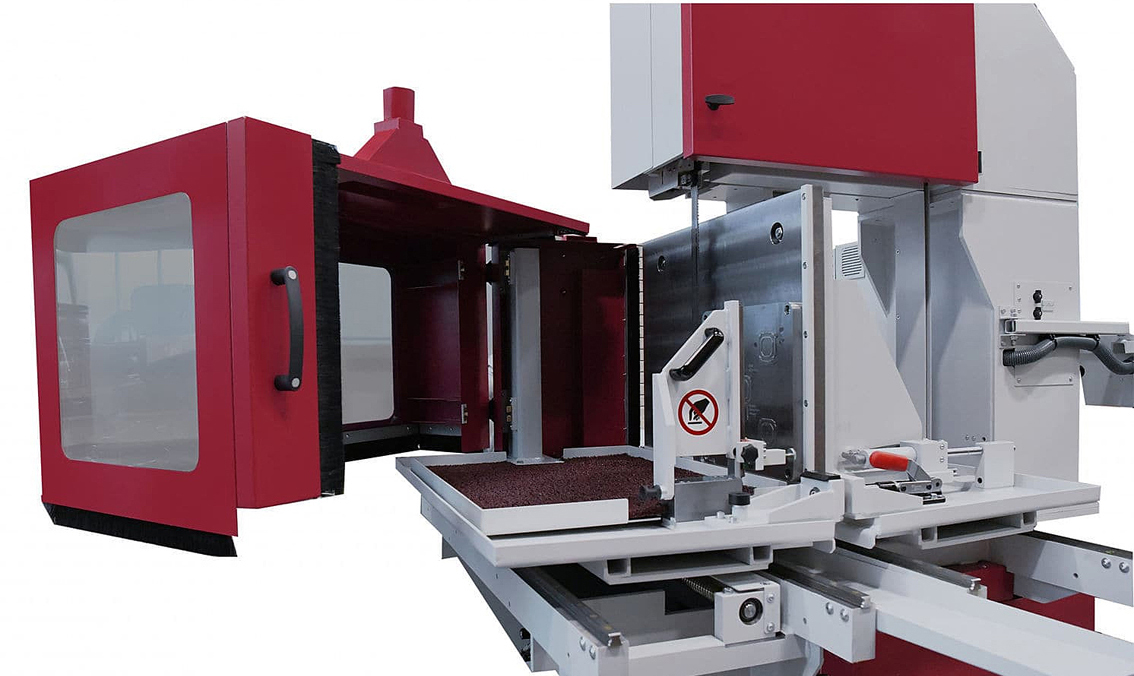

Behringerin 3D-tulostettujen kappaleiden sahaukseen optimoitu sahamallisto aloittaa kolmella eri versiolla. Niistä pienin HBE320-523 3D on optimoitu 20 x 20 sentin tulostusalustalle tehdyille aihioille, mikä riittää suurimpaan osaan 3D-tulostetuista aihioista. Sen sahan kiinnityskelkkaan liitettävä tulostusalusta voi olla kokoa 300 x 500 mm. Kiinnityskelkka kestää 350 kilon kuormituksen.

Pykälää suurempaan HBE560N 3D-malliin voi kiinnittää sivumitoiltaan puolimetrisen ja korkeudeltaan 60-senttisen 3D-tulostetun aihion, joka saa painaa 650 kiloa. Kiinnityskelkan koko on 500 x 500 mm. Koneessa on myös automaattinen nollalinja ja muuta sahaustyön aloitusta nopeuttavaa automaatiota.

Malliston huipulle asettuu Behringerin lohkosahamallin LPS-T perustuva 3D-versio. Se voidaan räätälöidä likimain kaikkien valmistajien suurimmillakin 3D-tulostuskoneilla valmistettujen aihioiden pilkkojaksi. Aihion koko voi olla 800 x 900 x 650 mm ja painaa tonnin. Valmistaja lupaa koneelle vieläkin suurempaa kapasiteettia, jos tarvetta on. Suomen edustaja on Prodmac.
