CAD/CAM-innovaattori Cambrio on julkaissut GibbsCAM 2022 -version. Laatu, ydintoimintoihin keskittyminen ja helppokäyttöisyys ovat lanseerauksen vahvaa ydintä.
Julkaisu sisältää useita CAD-parannuksia solidi- ja pintamallinnukseen. Pursotustoimintoa on laajennettu mahdollisuudella pursottaa useita muotoja älykkäällä ”Boolen operaatio” -toiminnolla (järjestelmä tietää, mitä pursottaa ja mitä vähentää). Näin solidi voidaan luoda yhdellä komennolla.
Pintamallinnusta on laajennettu uudella pursotustoiminnolla. Useita lieriömäisiä muotoja voidaan nyt myös pursottaa samanaikaisesti esimerkiksi automatisoimaan Opticam-lankasahauksen aloitusreikien paikat. Lisäkehitykseen kuuluu uusia kohdistusominaisuuksia, joiden avulla solidin suorat reunat voidaan helposti kohdistaa työkoordinaattijärjestelmään koneistusta varten.
Parannuksia käytettävyyteen
GibbsCAM 2022:n useiden CAM-lisäysten joukossa on useita käytettävyysparannuksia, kuten automatisoitu monimuotoinen esiporaus ja laajennettu hallinta profiilityöstön aloitus – / päätepisteille. Sorvausrouhinnan ulkokulmista on nyt mahdollista jättää pois sädeliikkeitä, mikä helpottaa rouhinnassa kriittisten halkaisijamittojen säätämistä ja G-kooditiedostojen tulostuskoon pienentämistä.

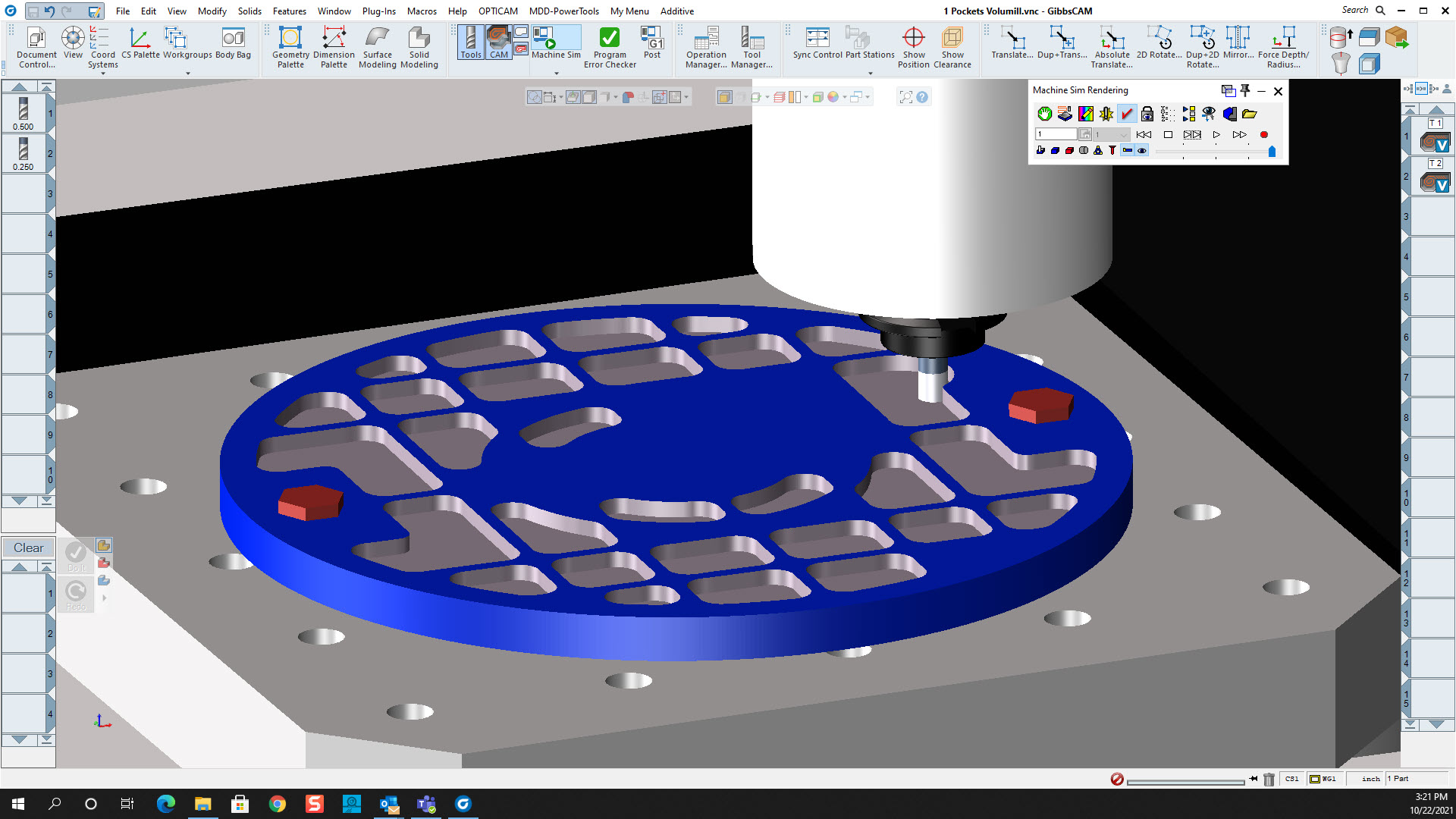

VoluMill on parantunut ja tuottaa merkittäviä, jopa 60 %:n, aikasäästöjä laskettaessa jäännösmateriaaliratoja monimutkaisella geometrialla. Lisäksi voit nyt hallita myös symmetristen työstöjen ensisijaista lähtöpaikkaa, joka auttaa lastunpoistossa ja vähentää pikaliikkeitä syvempiin taskuihin.

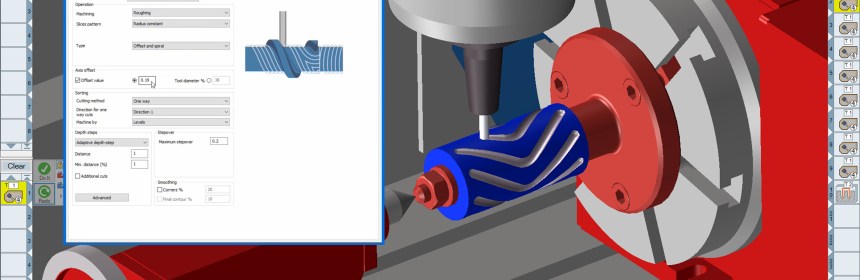

5-akselimoduulin lisäyksiin kuuluu uusi rotaatiotyöstöstrategia, jolla ohjelmoidaan osia, joissa on lieriömäinen tai kartiopohja, esimerkiksi syöttöruuvit. Työkalun kehittyneeseen hallintaan kuuluu keskilinjan ulkopuolella oleva rouhinta, sekä työkalupisteen etu- tai takaosan sitoutuminen automaattisella nurkan siirtymällä. Uusia 5-akselisia jäysteenpoisto parannuksia ovat kyky tuottaa useita lastuja viisteen tai pyöristyksen ohjelmointiin kaksoiskaarevissa pintareunoissa. Kaksoiskaarevien pintareunojen viisteytyksessä on nyt myös mahdollista käyttää lieriömäisiä tai kartiomaisia työkaluja ja valita tietty kontaktispiste. Työstöratojen laatua on parannettu myös 5- akselisissa geodeettisissa toiminnoissa alueilla, joilla usean pinnan normaalit ohjaavat työstörataa. Muita 5-akselisia päivityksiä ovat automaattinen kallistus lähestymistörmäyksen välttämiseksi, mahdollisuus valita automaattiset kallistusrajat tai asettaa kiinteä kallistuskulma suhteessa valittuun pinnan normaaliin.

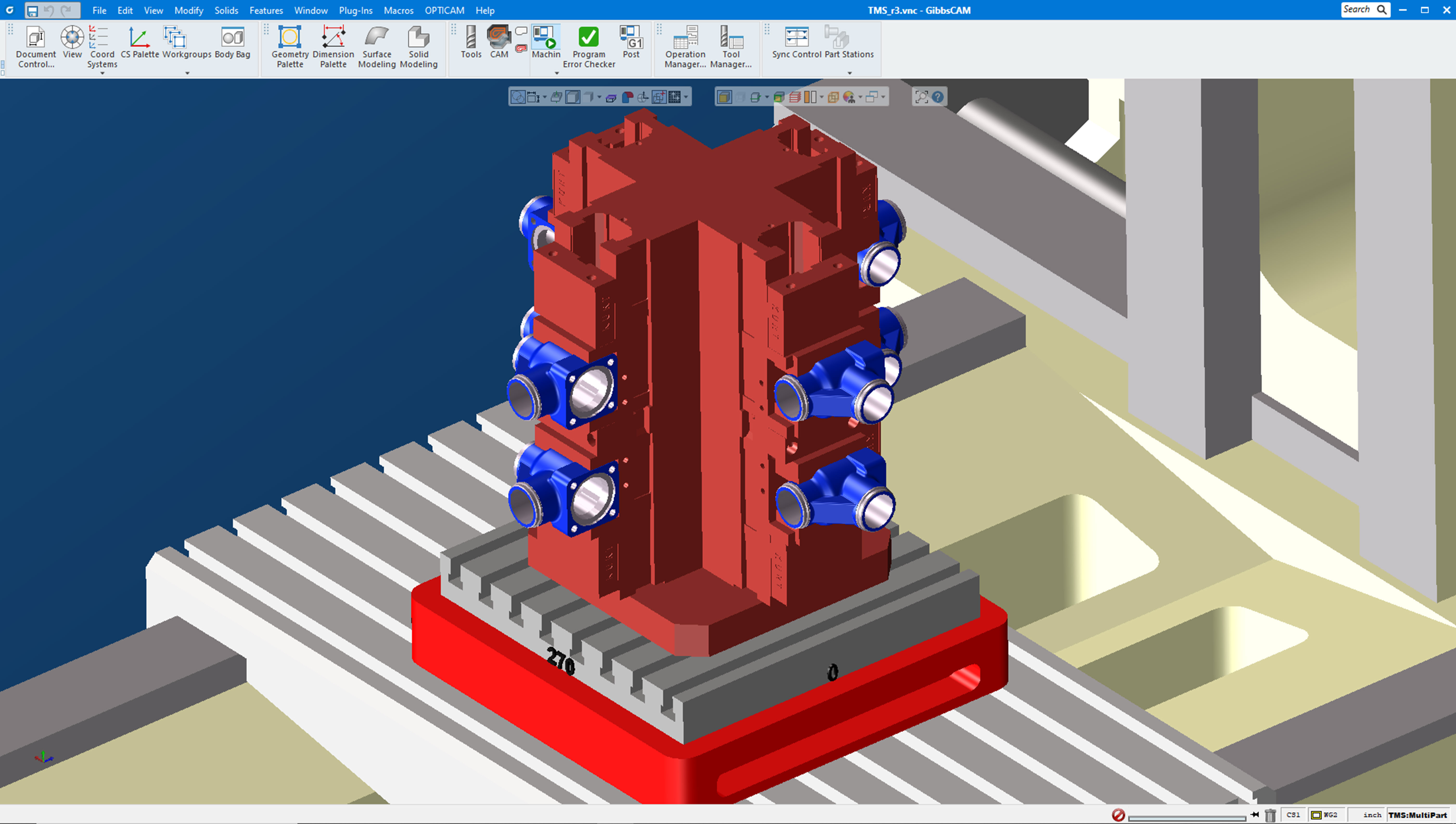

Kehittynyt simulointiympäristö, kuten jyrsintä/sorvaus tai TMS monikappaletyöstössä simulointi on keskeinen komponentti. GibbsCAM 2022 esittelee useita aikaa säästäviä parannuksia, joihin sisältyy ominaisuus piilottaa osan monistus kaikissa simulointitiloissa, tämä lyhentää merkittävästi simulointiaikaa monikappale simuloinnissa. MTM-koneiden simulointiaikaa on saatu nopeutettua tietyissä tilanteissä jopa 25-kertaisesti. Lisäksi aivan uuden ominaisuuden avulla käyttäjä voi aloittaa simuloinnin mistä tahansa operaatiosta monikanavaisilla MTM- tai Swiss-monitoimikoneilla.
Koneiden konfigurointi
Koneiden konfigurointia on parannettu huomattavasti. Uusi versio mahdollistaan koneen erilaiset kinematiikkakokoonpanot samalla koneen määritystiedostolla (MDD) ja samalla postprosessorilla. Esim. 6-akselinen keskus (työkaluryhmässä X-, Y-, Z-, B-akselit, pöydässä C- ja A-akselit): 1. konfiguraatio ilman pyöröpöytiä, 2. konfiguraatio A-akselilla, 3. konfiguraatio C-akselilla. Tämä tekniikka voidaan myös laajentaa monimutkaisempiin MTM ja Swiss pitkäsorvauskoneiden kokoonpanoihin tukemaan erilaisia osia tai työkalujärjestelyjä – yksi osa, yksi postprosessori, yksi MDD ja yksi konesimulaatiomalli.
Cambrio on johtava CAD/CAM-innovaattori valmistus-, työkaluvalmistus- ja tuotantokoneistusteollisuudessa, tuotteita ovat GibbsCAM, Cimatron ja SigmaNEST -ohjelmistoratkaisut suunnitteluun ja koneistukseen. Lähes neljän vuosikymmenen valmistushistorian omaava yrityksellä on suora edustus yli 15 maassa ja yli 100 tuotteen jälleenmyyjää.
TuotteistaGibbsCAM on suunniteltu tehostamaan tuotantokonepajoja, joissa kannattavuutta ohjaavat GibbsCAM-työstöradat ja postprosessorit, jotka optimoivat CNC-koneen tehokkuuden. GibbsCAM integroituu kaikkiin tärkeimpiin CAD-järjestelmiin ja tukee 2-5-akselista jyrsintää, sorvausta, monitoimikoneistusta (MTM) ja lankasahausta (EDM). Suomen edustaja on Cenic Finland Oy.
