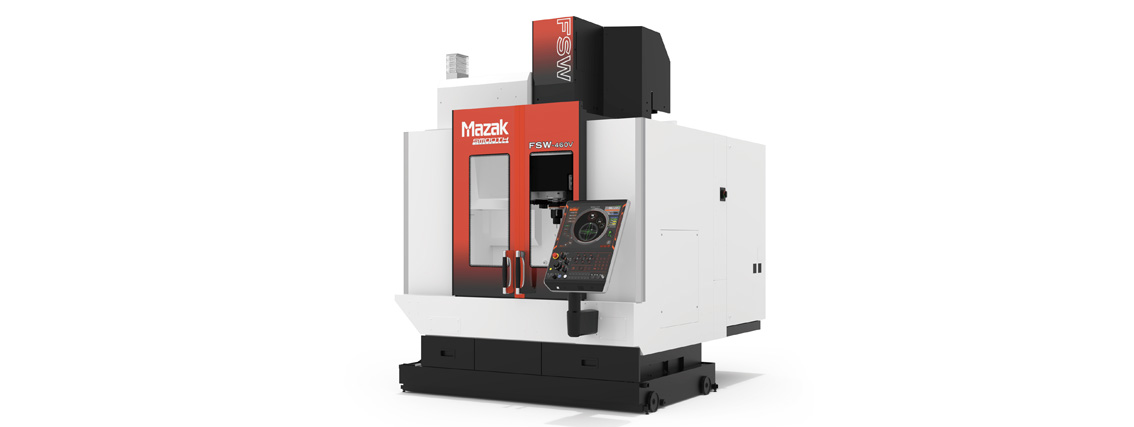

Kitkahitsaus edustaa teknologiaa, jolla on paljon käyttöä laajenevilla sähköajoneuvojen, puolijohteiden ja lämmönsiirtotuotteiden markkinoilla. Yamazaki Mazak on kehittänyt uuden kitkahitsauskoneen, joka on valmistajan mukaan suunniteltu helpottamaan tekniikan käyttöönottoa. FSW-460V oli yksi mielenkiintoisista uutuuksista, joita Mazak esitteli syksyllä Hannoverin EMO:ssa.

FSW-460V on Mazakin mukaan suunniteltu ratkaisemaan keskeiset haasteet, joita valmistajat kohtaavat kitkahitsaustekniikkaa (Friction Stir Welding, FSW) käyttöön otettaessa. Menetelmän käyttöönottoon liittyy haasteita prosessin luotettavuuden ja toistettavuuden osalta, ja usein ne puolestaan liittyvät koneen rakenteen jäykkyyden ja vakauden ongelmiin. Tekniikka vaatii huomattavaa työntövoimaa, mikä aiheuttaa merkittävää rasitusta työstökoneeseen.

Raskas vakaa rakenne

Taatakseen prosessin vakauden uudessa FSW-460V:ssa konerakenne on raskas ja jäykkä, ja koneessa hyödynnetään isoja lineaarijohteita ja tehokkaita korkeatehoisia servomoottoreita. Koneen kara puolestaan tuottaa tasaisesti 14 kN:n maksimityöntövoiman jopa 10 000 kierroksen pyörimisnopeudella nopeaan hitsaukseen.

X-, Y- ja Z-akselin syöttönopeus 8 m/min ja 42 m/min pikaliikkeet ja BIG-PLUS (BBT-40) -kartio ja kaksoiskontaktikarajärjestelmä ja 15-paikkaisen työkalujen säilytysjärjestelmä ovat lisätakeena tehokkaalle työskentelylle.

Volyymituotantoympäristöissä prosessivakaus voi vaarantua työkappaleiden sisäisen muodonmuutoksen ja niiden liikkeen vuoksi. Tämän ongelman torjumiseksi Mazak FSW-460V on varustettu suurella 900 x 460 mm:n pöydällä 500 kg:n kapasiteetilla. Tukevassa, hitsaussyklin kanssa harmoniassa toimivassa pöydässä on täysin automatisoitu CNC-ohjattu osien kiinnitystoiminto, joka vetää sisään ja kytkee työkappaleen puristimet synergisesti nopean hitsauskaran liikkeen kanssa. Sen myötä suurimmat puristusvoimat säilyvät koko FSW-prosessin ajan, mikä eliminoi osien muodonmuutokset ja komponenttien liikkeet säilyttämällä maksimimäärän kiinnityspisteitä käytön aikana.

Kookas työalue

FSW-460V:hen sisällytetty automaattinen kiinnitystekniikka nopeuttaa komponenttien vaihtoprosessia, jolloin valmistajat voivat saavuttaa huomattavasti suurempia tuotantomääriä. Kuten missä tahansa tuotantoympäristössä, helppokäyttöisyys ja käyttäjäystävällisyys ovat kriittisiä näkökohtia kaikissa tuotantolaitteissa. Tässä Mazak FSW-460V tarjoaa helposti käytettävän ja tilavan työalueen, joka antaa koneelle myös runsaan X-, Y- ja Z-akselin liikkeen 560 x 460 x 510 mm, johon mahtuu mitä tahansa pienistä osista suhteellisen suuriin kokoonpanoihin.

Uuden Mazak FSW-460V:n tuottavuuden ja automaation perustana on CNC-ohjausjärjestelmä. SmoothG CNC -järjestelmä säätää automaattisesti työkalun asentoa, jotta työkalun työntövoimat pysyvät vakiona työkappaleessa. Tämä estää riittämättömän paineen aiheuttamat hitsausvirheet. Se estää myös liiallisen paineen ja talttauksen aiheuttamat purseet ja antaa asiakkaalle tasaisen laadukkaan ja tarkan hitsisauman koko prosessin ajan. www.machinetools.wihuri.fi www.mazakeu.com
