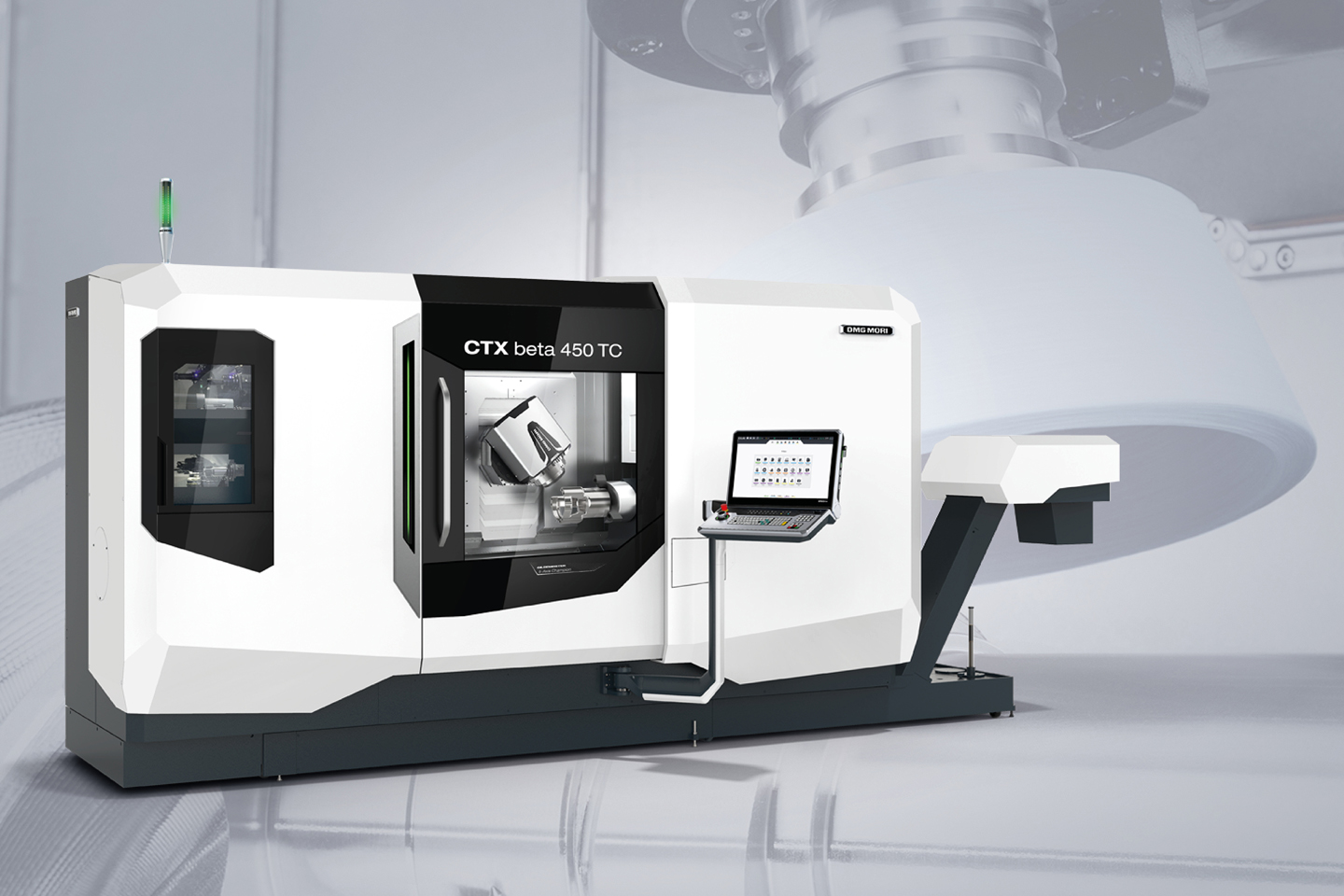

DMG Mori on esitellyt uuden CTX beta 450 TC -sorvaus-jyrsintäkeskuksen. Kooltaan kompakti, monipuoliset koneistusoperaatiot mahdollistava uutuus täydentää markkinoilla menestynyttä CTX beta TC -sarjaa.

CTX beta TC -sarjan sorvaus- ja jyrsintäkeskukset ovat olleet DMG Morin mallistossa vuosia. Syksyllä lanseerattu uusi kooltaan kompakti CTX beta 450 TC täydentää nyt markkinoilla hyvin menestynyttä sarjaa pienemmässä kokoluokassa.

Helppokäyttöisyys sekä tehokkuus, teknologioiden ja prosessien integrointi sekä monipuoliset automaatiovaihtoehdot olivat uutuuden kehittämisen painopisteessä, joten malli edustaa hyvin näin myös DMG Morin tulevaisuuden linjauksia kuvaavan koneistussiirtymän (MX) puitteita ja sen neljää pilaria, jotka ovat prosessi-integraatio, automaatio, digitaalinen siirtymä (DX) ja vihreä siirtymä (GX).

Monipuolinen paketti

DMG Morin uutuus on 5-akseliseen jyrsintään ja kuudelta sivulta tapahtuvaan koneistukseen varusteltava sorvaus-jyrsintäkeskus, mikä integroi samaan pakettiin myös hionnan, hammaspyörän leikkauksen ja mittauksen toiminnot.

Yksi etu on myös se, että kone sopii huomattavan pieneen tilaan. Tilaa pajan lattialta se ottaa vain 10 m².

Vaikka kone on ulkoisesti kompakti, työalue mahdollistaa halkaisijaltaan ø 500 mm ja enintään 1 100 mm pitkien työkappaleiden käsittelyn. Tankokapasiteetti koneessa on ø 76 mm tai valinnaisesti ø 102 mm.

Koneen ydin on compactMASTER sorvaus- ja jyrsintäkara, minkä kierrosnopeus on vakiona 15 000 rpm ja optiona 20 000 rpm. Pää- ja vastakaran nopeus on enintään 5000 rpm tai vääntömomentti jopa 720 Nm.

Tarkkuutta prosessi-integraatiolla

CTX beta 450 TC:n varustelu on suunniteltu mahdollistamaan joustavan ja tuottavan monimutkaisten työkappaleiden koneistuksen. Tämä johtuu sorvauksen ja jyrsinnän yhdistelmästä, toisaalta uusien teknologioiden ja prosessien integroinnista, mihin aiemmin vaadittiin erikoiskoneita.

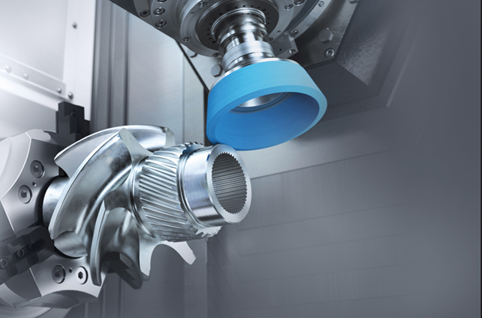

Esimerkiksi käyttötekniikan kehittyneitä komponentteja voidaan myös hioa tai urittaa yhdessä ja samassa kokoonpanossa ilman manuaalisia uudelleenkiinnityksiä ja luotettavalla prosessin sisäisellä mittauksella. Se mahdollistaa lyhyemmät läpimenoajat ja korkeamman komponenttien laadun.

Automaatiota tuotantoon

Tuotannossa automaatio on kätevä keino prosessien optimointiin. CTX beta 450 TC voidaan varustaa integroidulla portaalilataajalla, mikä pystyy käsittelemään kätevästi kahta 15 kg painavaa komponenttia samanaikaisesti. Työkalumakasiini voidaan ladata koneistettaessa, työkaluja voidaan lisätä milloin tahansa prosessiturvallisesti integroidun työkaluntunnistusjärjestelmän ansiosta. Makasiiniin mahtuu enimmillään 200 työkalua, vakiona 60 työkalua. Lisäksi CTX beta 450 TC:hen on saatavilla myös joustavia automaatioratkaisuja, kuten Robo2Go Turning -robottiautomaatiojärjestelmä.

3D Shopfloor Programming

Fiksut ominaisuudet ja integroidut prosessit lisäävät järjestelmän tehokkuutta, samoin ohjelmistoratkaisut. SINUMERIK ONE -ohjaus, sovelluspohjaiset työnkulut OP Workbenchillä ja 3D Shopfloor Programming ovat helpottamassa työn valmistelua ja työpajalähtöistä ohjelmointia.

3D Shopfloor Programming on DMG Morin ja Siemensin yhteistyönä suunnittelema ja toteuttama järjestelmä, mikä käyttää suunnitteluosastolla valmistettavan komponentin 3D-malleja ja luo NC-ohjelman pitkälti automaattisesti taustatietojen perusteella. Automaattinen ominaisuuksien tunnistus nopeuttaa ohjelmointia ja vapauttaa aikaa muihin valmistukseen liittyviin toimintoihin.

Nykyisin koneiden valmistajat kiinnittävät runsaasti huomiota myös energiankulutukseen, sitä

edistävät mm. koneessa hyödynnetty, osan jarrutusenergiasta palauttava hyötyjarrutus, LED-valaistus, taajuusohjatut jäähdytysneste- ja hydraulipumput sekä paineilmatarpeen minimointi. Myös älykäs ohjaus, tehokas energianhallinta ja Advanced Auto Shutdown lisäävät energiatehokkuutta. fi.dmgmori.com

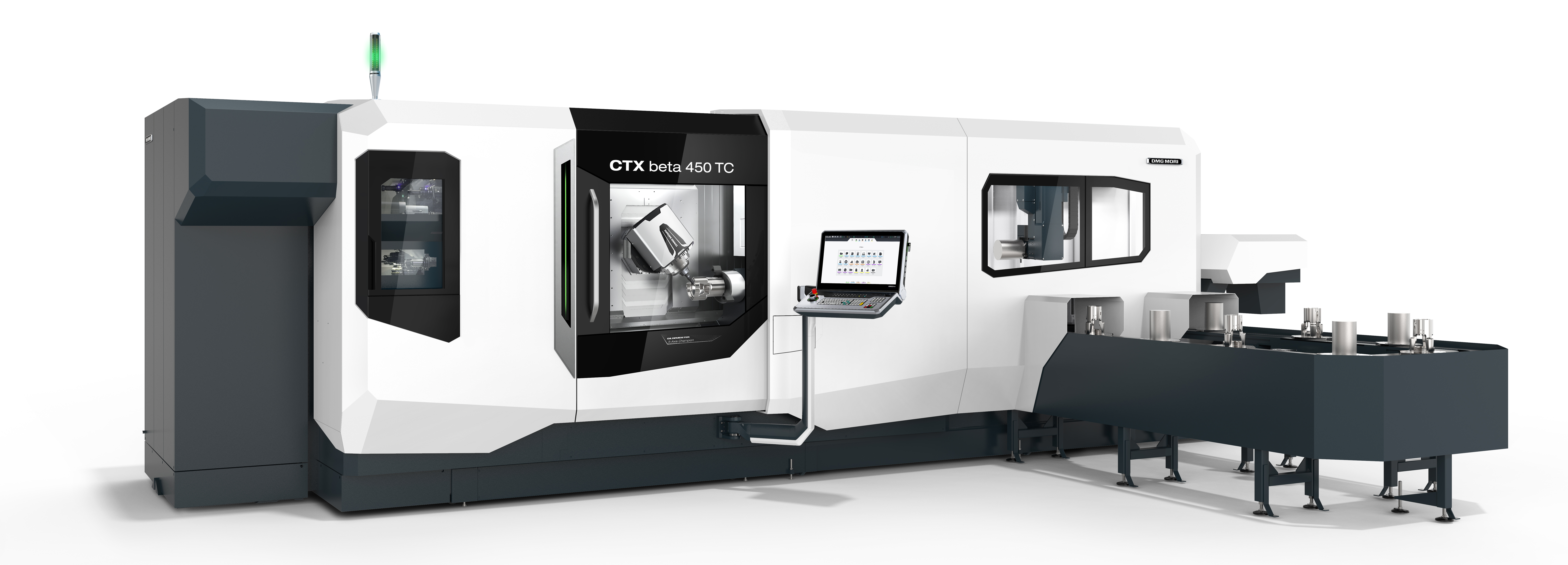

Yläkuva: Portaalikuormaaja pystyy käsittelemään kahta max. 15 kg:n työkappaletta samaan aikaan.
