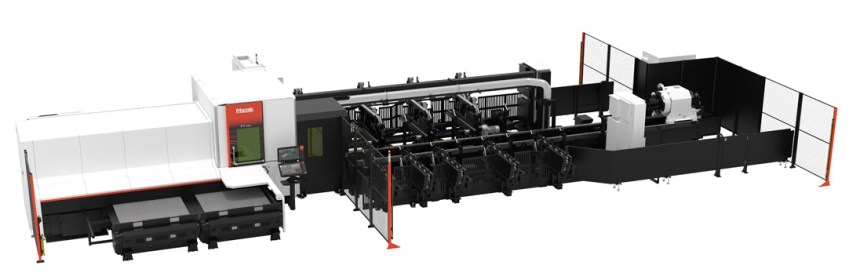

Yamazaki Mazak on tuonut markkinoille Japanissa valmistettavan Mazak FT-250 -laserleikkauskoneen, joka on suunniteltu suosittuun 250 millimetrin kokoluokkaan ohuitten putkien leikkaukseen tarkoitettujen laserkoneiden ja suurten profiilien leikkauskoneiden väliin.

Mazak on panostanut merkittävästi tehokkaiden ja pitkälle automatisoitujen putkilaserien suunnitteluun; tämä malli on uusin esimerkki tästä pitkäjänteisestä kehitystyöstä.

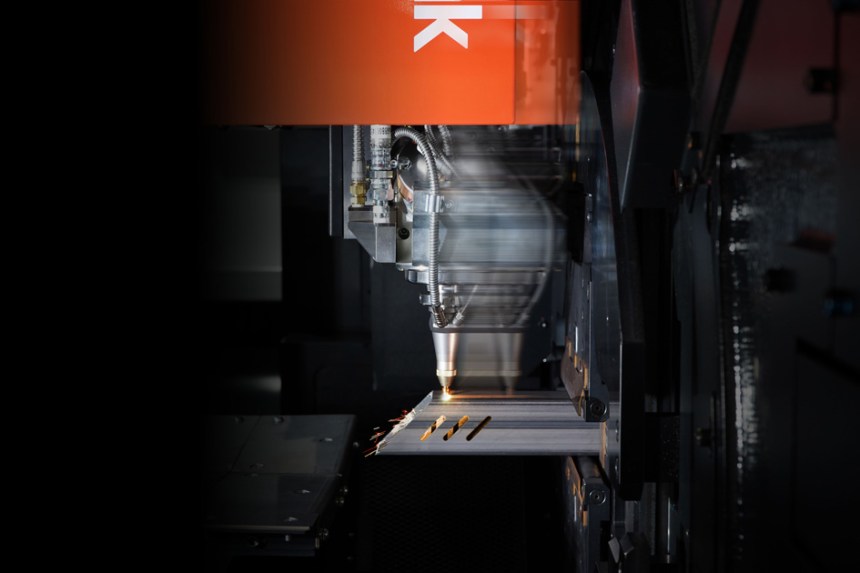

Tehokas 2,5D-leikkauspää

Mazak FT-250 -putkilaserissa on kuusi CNC-ohjattua akselia: X- ja C-akselit materiaalin liikkeille, Z-, Y- ja B-akselit leikkauspään liikkeille sekä näiden lisäksi U-akseli leikkauspään X-suuntaiselle liikkeelle. Tämä mahdollistaa nopean ja tarkan leikkauksen usein ilman materiaalin liikettä.

Kun leikkauksessa vaaditaan leikkauspään kääntöä B-akselilla, sen liike voidaan synkronoida U-akselin liikkeeseen. Tällä tavalla leikkauspää on koko ajan mahdollisimman lähellä materiaalia kiinnipitävää istukkaa ja näin estetään materiaalin värinä leikkauksessa.

Leikkauspäässä on Mazakin uusi 6 kilowatin SmoothCut-kuitulaser.

Automaattinen lataus tuo tehokkuutta

Yamazaki Mazak on suunnitellut erilaisia vaihtoehtoja materiaalin automaattiseen lataamiseen Mazak FT-250
-laserkoneella. Käyttäjä voi valita ilman kompromisseja sopivimman tavan koneen automatisointiin. Malliin voi valita:

• nippulatauslaitteen suurille sarjoille ja pienelle materiaalin vaihtuvuudelle
• kuljetinhihnan V-tuilla pienille sarjoille ja monille erilaisille materiaaleille (myös erikoisprofiilit)
• yhdistelmän sisältäen molemmat latausautomatiikan vaihtoehdot

Valmiit kappaleet tuodaan hallitusti purkupuolelle. Vakio-option suurin mahdollinen kappalepituus valmiiden kappaleiden päässä on 4 500 mm ja optiona pituuden saa nostettua 8 000 mm:iin saakka.

Uutuus suosittuun kokoluokkaan

Yamazaki Mazakilla on aikaisemminkin ollut valikoimassa sekä suurempia (FG-400 ja FG-220) malleja että pienempiä putkikoneita (FT-150). Mallistosta on kuitenkin puuttunut nopea putkien laserleikkauskone noin 250 mm:n kokoluokasta. Nyt sellainen on tarjolla kuitulaserina ja sen tärkeimmät tekniset tiedot ovat seuraavat:

• käsiteltävä putken halkaisija 20 – 254 mm
• käsiteltävä suorakaideputki 20 x 20 – 203 x 203 mm
• kulmarauta leikattavissa
• H- ja I-palkit leikattavissa
• suurin raaka-aineen pituus 4 500 mm (optiona 6 500, 8 000 ja 12 000 mm)
• suurin valmiin kappaleen pituus 4 500 mm (optiona 6 500 ja 8 000 mm)
• suurin materiaalin paino 50 kg/m
• tehonlähteenä 6 kilowatin SmoothCut-kuitulaser

Lisävarusteilla tehoa tuotantoon

Vakiokoneeseen voidaan lisätä useita erilaisia tuotantoa nopeuttavia ja tehostavia lisävarusteita. Koneeseen on saatavilla esimerkiksi poraus- ja kierteitysyksikkö, jonka nimellinen kierteitysteho on M20-kierre tavalliseen rakenneteräkseen.

Työkalujen lukumäärä on 13. Yksikön teho on 2,2 kilowattia ja siihen voidaan ladata poraus-, kierteitys- ja senkkaustyökaluja. Yksiköllä voidaan myös käyttää termisen porauksen työkaluja.

Raaka-ainemateriaalin paikoitukseen on saatavilla erilaisia ratkaisuja (kosketus, skannaus), kuten myös erilaisia materiaalin panostus- ja purkuratkaisuja.

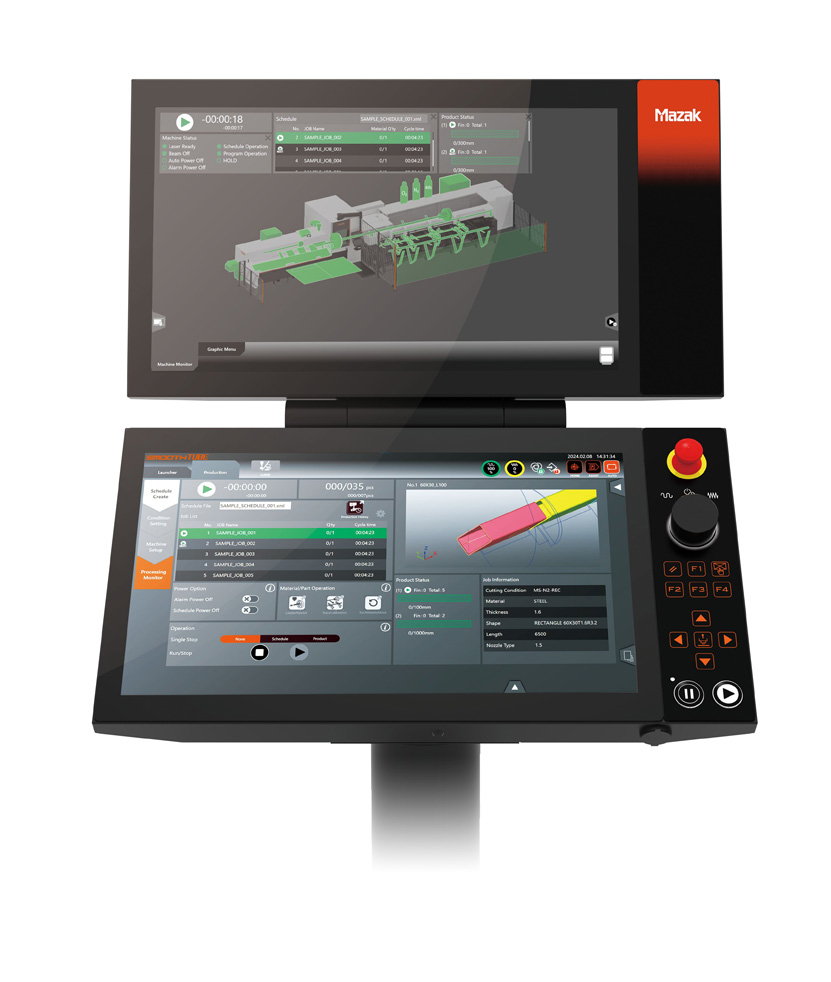

Konetta ohjelmoidaan helppokäyttöisellä SmoothTUBE CNC-ohjauksella. Apuna offline-ohjelmoinnissa käytetään Mazakin TubeDX-ohjelmaa. www.machinetools.wihuri.fi
