Raskas teollisuus, järeät koneet. Erikoisvarustettu Giant-sarjan 1600-tonninen Aliko särmäyspuristin valmistui hiljattain Tampereella. Kone matkaa Ruotsiin puolustusteollisuuden tuotantotarpeisiin.

Aliko tunnetaan särmäyspuristimistaan, isomman kokoluokan koneista erityisesti.
Malliston kookkain sarja on Giant, mihin kuuluu koneita suurta, yli 1000 tonnin puristus¬voimaa vaativien haastavien tuotteiden valmistukseen.

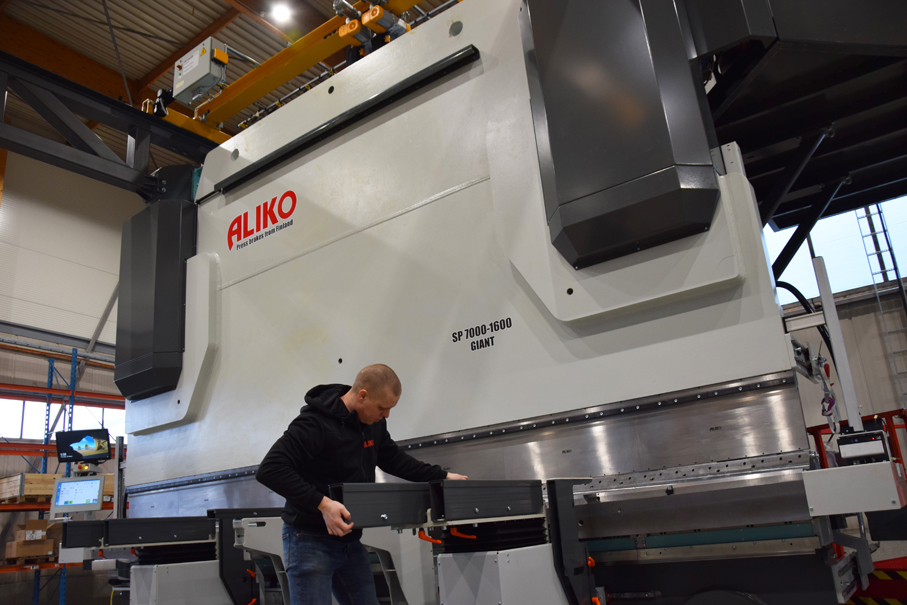

Puristusvoimaltaan kokoluokat ovat 1000- 4000-tonnia ja taivutuspituus voi olla jopa 14 metriä. Nyt maaliskuulla valmistui SP7000-1600 Giant, seuraava Aliko Giant toimitetaan asiakkaalle ennen juhannusta.

Asiakkaan tarpeisiin räätälöity kokonaisuus

Kone matkaa puolustusteollisuuden yritykselle Ruotsiin. Näinä aikoina puolustusteollisuuden tarpeet ovat Alikon tuotannossa yksi kasvava sektori.
”Niissä ympyröissä materiaalit ovat lujia ja voimaa tarvitaan paljon, eikä tässä kokoluokassa markkinoilla tekijöitä ole kovin runsaasti”, toteaa Alikon tuotantopäällikkö Jouko Viljakainen.
”Etuna on, että koneet voidaan varustaa asiakkaan tarpeisiin. Pitkälle räätälöity kone oli kyseessä tässäkin tapauksessa”, toteaa Viljakainen.

Uusi Giant on suunniteltu runkorakenteeltaan raskaaseen tuotantoon. Asiakkaan tarpeisiin kokonaisuus muokkautuu lisälaittein.
”Sanoisin, että mukana ovat oikeastaan kaikki herkut, joita löytyy”, summaa Viljakainen.

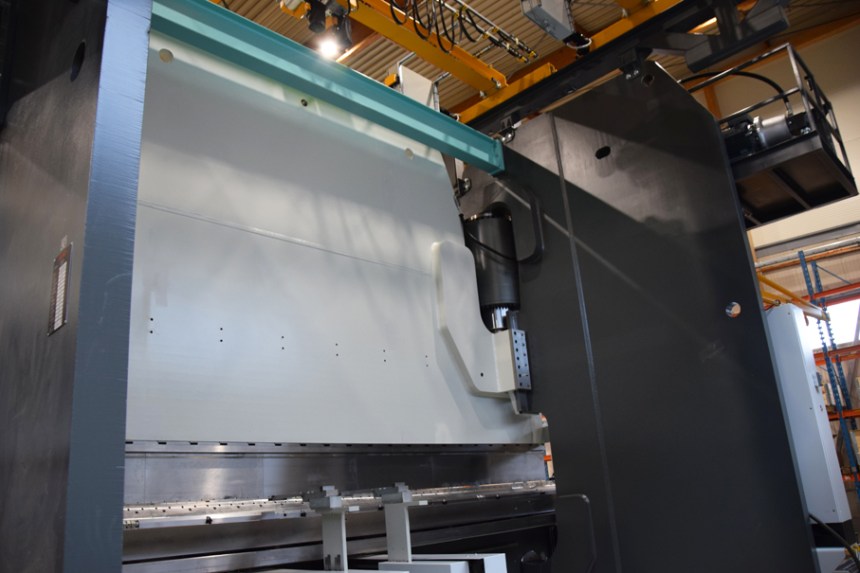

Yksi keskeinen ominaisuus on tuottavuutta lisäävä CNC-alatyökalu, joka mahdollistaa alatyökalun aukon koon asettamisen automaattisesti suoraan ohjauksesta. Kyseisessä mallissa aukko voidaan säätää välillä 100-350 mm. Tämä ominaisuus löytyy markkinoilta vain muutamalta valmistajalta.
”Mikäli halutaan käsitellä ohuempia materiaaleja, eli tarvitaan pienempiä V-aukkoja, käytetään vakiotyyppisiä yksiaukkoisia alatyökaluja, jotka kiinnitetään pikakiinnityksellä pneumaattiseen alatyökaluadapteriin muuttuva-aukkoisen työkalun sisälle.” kertoo Viljakainen.
Metriset alatyökalut sijoitetaan koneen kylkeen sijoittuvaan Työkalumakasiiniin, joka on sekin yksi Alikon omista tuotteista.

Kolme nosturia, poikkeava hydrauliikan sijoittelu

Levynkäsittelyyn liittyvät tarpeet korostuvat kookkaassa tuotannossa ja niihin SP 7000-1600 Giant on monipuolisesti varusteltu.
Mukana ovat taivutusta seuraavan etukannattimet, jotka nousevat ja laskevat siten, että levy ei pääse tippumaan hallitsemattomasti taivutuksen aikana. Samalla ne tukevat pitkien levyjen käsittelyä.

Erikoisuutena kokonaisuuteen kuuluu myös siltanosturi. Koneen yläpuolisessa nosturissa on kaksi portaalia, joista kummassakin on kaksi tuhannen tonnin nostinta, joiden avulla pystytään kannattelemaan jopa neljän tonnin levyä koneen molemmin puolin. Tämä ratkaisu vaati poikkeukselliset rakenteelliset muutokset hydrauliikan sijoittelun suhteen.

”Koska asiakas halusi nostimen tuonne päälle, hydrauliikka sijoitettiin koneen ulkopuolelle. Kun normaalisti huoltotaso ja koneen päähydrauliikka ovat koneen takapuolella runkolevyjen välissä,
tässä koneessa hydrauliikkayksiköt ovat sijoitettu koneen päätyihin. Näin koneen tausta jää avoimeksi ja kappale voidaan tarvittaessa viedä ulos kätevästi myös koneen takapuolelta”, kertoo Viljakainen.

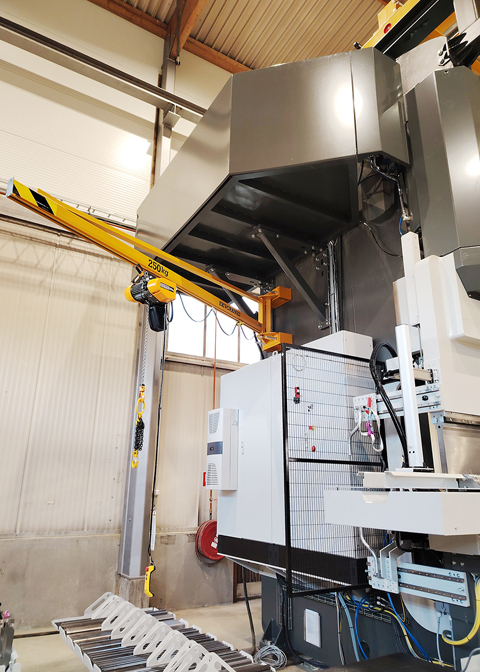

Koneen päätyyn on sijoitettu nosturi, joka tehostaa raskaiden työkalurunkojen ja kärkien siirtämistä särmäyspöydälle.
Lazer Safe-turvajärjestelmä on mukana Alikon särmäyspuristimissa vakiona. Tässä koneessa on käytössä turvajärjestelmän ns. XL-malli, joka on kehitetty rungoltaan pitkien koneiden tarpeisiin.

Kookas Giant-toimitus kotimaahan kesällä

Aliko käyttää kaikkien särmäyspuristimien runkojen koneistuksiin ja hitsauksiin kotimaista alihankintaverkostoaan, joten myös vastavalmistuneen 1600-tonnisen Giantin koneistukset ja hitsaukset tulevat kotimaasta. Erikoiskomponentit, ohjaukset ja Lazer Safe-turvajärjestelmä ovat kansainvälistä tuotantoa.
Alikolle koneen suunnittelu ja kokoonpano on ollut mittava projekti. Toimitusaika miljoonaluokan koneella oli kahdeksan kuukautta.

Vaikka Giant-kokoluokan särmäyspuristimet ovat suhteellisen harvinaisia, kysyntää kuitenkin on Viljakaisen mukaan säännöllisesti myös kotimaassa.
Tänä kesänä tullaan toimittamaan Ruskoon, EJT-Tekniikka Oy:lle, SP8000-1000 Giant särmäyspuristin, jonka särmäyspöytä on kahdeksan metriä pitkä ja puristusvoimaa löytyy 1000 tn. Kookkaan särmäyspuristimen särmäyslaadun ja äärimmäisen tuotantotehokkuuden tulevat varmistamaan Aliko muuttuva-aukkoinen CNC alatyökalu, 9-akseliset takavasteet ja Aliko KMJ automaattinen kulmanmittauslaite. Uusi konehankinta mahdollistaa asiakkaan tuotevalikoimaan laajentamisen kulutusteräksestä ja lujemmista teräslaaduista valmistettuihin kappaleisiin.

Kari Harju
