Alikon työkalunkäsittelyn tuoteohjelma laajenee. Uutuus talon tarjontaan on puoliautomaattinen, joystickilla ohjattava tornivarasto, minkä yhteydessä nostovarsi avustaa työkalujen siirtoa varastosta työpöydälle.

Työkalujen käsittely konepajoilla on tunnetusti raskasta ja aikaa vievää puuhaa.

Levykonetalo Aliko on kehittänyt ratkaisuja helpottamaan työkalujen vaihtoon, hallintaan ja siirtelyyn liittyviä töitä.

”Ideana on säästää aikaa, nostaa työn tuottavuutta sekä helpottaa operaattorin töitä. Näin energiaa säästyy varsinaiseen pääasiaan, mikä esimerkiksi särmäyspuristimella on tietenkin särmääminen, ei työkalujen siirtely paikasta toiseen”, linjaa Alikon toimitusjohtaja Stanislav Demin.

Tilava torni ja järeä nostopuomi

Työkalujen hallintaan liittyviä töitä voidaan helpottaa ja tehostaa monin tavoin.

Kiinnitys on yksi puoli asiaa, tehokkailla ratkaisuilla käsittelyajat nopeutuvat.

”Itsekeskittävällä kiinnityksellä varustettujen 1V-aukkoisten alatyökalujen avulla voidaan lyhentää asetusaikoja. Automaatiopuolella CNC-säädettävä alatyökalu, missä aukon muutos tapahtuu nopeasti ja automaattisesti särmäyspuristimen ohjauksen kautta, tuo nopeutta pienten sarjojen valmistamisen”, sanoo Demin.

Työkalujen varastointiin ja niiden siirtelyn nopeuttamiseen ja helpottamiseen Aliko toi markkinoille hiljattain ratkaisun, missä työkalut voidaan sijoittaa särmäyspuristimen viereen sijoitettavaan makasiiniin, joka siirtää työkalut ohjelmallisesti koneen edustalle sijoitettavaan siltaan, mitä pitkin ne voidaan sitten liu’ttaa työpöydälle.

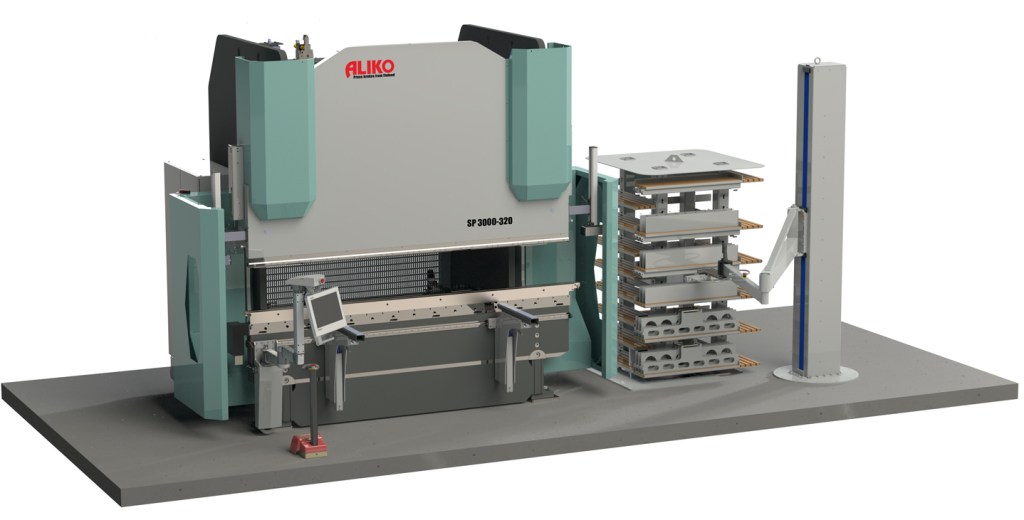

Uusimpana alueen ratkaisuna Aliko esittelee tornivaraston, mistä työkalujen siirto makasiinista työpöydälle tapahtuu apukäden eli taipuvan varsiratkaisun avulla.

Sen etuihin kuuluvat Deminin mukaan paitsi töiden nopeutuminen, ergonomian ja työturvallisuuden parantaminen, kapasiteetti ja helppokäyttöisyys.

”Hyllytyyppisessä tornimakasiinissa hyllyjen määrä on muokattavissa tarpeen mukaan, maksimikapasiteetti työkaluille rakenteessa on 2000 kiloa. Torni on pyörivä, joten työkalut voidaan sijoittaa varastoon monipuolisesti.”

”Työkalun nouto varastosta ja sen siirto työpöydälle tapahtuu tarttujalla varustetun nostovarren avulla. Sillä on turvallista nostaa särmäystyökaluja ja laitteen rakenne on pitkäikäinen. Puomin nostokapasiteetti on max. 60 kg. Koko järjestelmän toimintaa ohjataan yhdestä pisteestä joystickin avulla”, kertoo Demin.

Yhteistyössä Metecnon kanssa

Järjestelmä on toteutettu yhteistyössä uusien teknologisten erikoisratkaisujen kehittämiseen keskittyvän Metecno Oy:n kanssa.

”Näin eräällä vierailulla Metecnon tiloissa muulle sektorille kehitetyn idealtaan kiintoisan nostoratkaisun, ja ajattelin, että tuossa olisi pohjaa myös esimerkiksi juuri särmäyspuristinten työkalunvaihdon helpottamiseen liittyen. Suunnittelimme yhteistyössä laitteen, jonka Metecno toteutti.”

”Projekti sujui hyvin, ja vaati toki omat erityisratkaisut. Mm. puristusvoimaan ja kitkaan perustuvan tarttujan toteutus ja ohjelmointi oli varsin mielenkiintoinen vaihe tässä projektissa. Kehitystyö ja ensimmäisen tuotteen valmistaminen kesti puolisen vuotta, projekti eteni nopeasti tuotteeksi saakka ja lopputulema on mielestäni tarkoitukseensa hyvinkin asiallinen. Suunnittelukatselmoinneissa käytimme avuksi 3D-virtuaaliteknologiaa, se on kätevä nykytapa helpottaa toimintojen lopullista havainnointia”, kertoo Metecnon Matti Metsähonkala.

”Asiantuntemukset yhdistyivät projektissa. Yhteistyönä toteutettuna laitteesta tuli luultavasti soveltuvampi, kuin jos jompikumpi taho olisi tehnyt sen puhtaasti omista lähtökohdistaan. Yhteistyömme jatkunee tulevaisuudessa muiden projektien merkeissä”, sanoo Demin.

Monenlaisten koneiden yhteyteen merkkiriippumattomasti sopiva tornivarasto tulee markkinoille nyt lähiaikoina, kun erityisesti nostolaitteille tärkeät käyttötestaukset ovat saatu valmiiksi. Ensimmäinen yksikkö valmistui toukokuun alussa.

Kari Harju
