Avainsana-arkisto: poraus ja kierteitys

”Vähemmän säätämistä, tehokkaampi valmistus” – Suomi-Tikas hankki automaatiota poraustöihin

Julkaistu Kirjoittaja:

Kun reikien poraaminen on vakiotyötä ja määrät suuria, tehokkaat tuotantoratkaisut ovat paikallaan. Suomi-Tikas Oy tehosti reikien porausta tikastuotannoissaan tuoreen automaatioinvestoinnin myötä.

Kokonaisuudessaan tikkaiden valmistamiseen keskittyviä yrityksiä ei useita Suomessa ole.
Sipoossa sellainen toimii pitkin perintein.
Suomi-Tikas Oy on yhdeksän henkilöä työllistävä perheyritys, jonka tuotantoa ovat teollisuuden tikkaat monessa muodossa, yritys valmistaa alumiinista ammattitikkaita, työpukkeja sekä huolto- ja nousuportaat teollisuuden ja logistiikan tarpeisiin.

Työalue koneessa on kooltaan 3680 x 1650 mm. Makasiini mahdollistaa 10 työkalun sijoittamisen.

Sakari Peltonen käynnisti yrityksen tekemällä pelastuslaitokselle kolmiosaisia jatkotikkaita. Tuotanto laajeni 1980-luvulla muiden ammattiryhmien tarpeisiin.
Nyt toimitaan kolmannessa polvessa ja palvellaan teollisuuden tikastarpeita laaja-alaisesti.
”Valmistamme tikkaat vakiomalleina, ja niiden pohjalta myös räätälöimme tuotteita tarpeen mukaan. Oman valmistuksen lisäksi toimimme välillä vuosia tikkaiden maahantuonnissa, nyt keskitymme jälleen kokonaisuudessaan omaan valmistukseen. Kaikki tuotteet teemme Sipoon Talman tehtaalla, kertoo toimitusjohtaja Samuel Peltonen.

Suomi-Tikas investoi automaattiseen poraukseen. CMA FTC on suunniteltu levykappaleiden automaattiseen poraamiseen, kierteitykseen sekä senkkaukseen.

Kotimaista

Tikkaiden valmistuksessa kestävyys, tukevuus ja toiminnallisuus ja turvallisuus ovat tärkeitä tuotantoa ohjaavia määreitä.
Samaan aikaan tikkaiden tulee olla käytössä kevyitä ja helposti siirrettäviä.
Tuotteet Sipoossa rakennetaan näiden ominaisuuksien ympärille ja prosesseissa kotimaisuus korostuu. Oman tuotannon lisäksi tikkaisiin tulevat osat, joita yritys ei itse valmista, tulevat kotimaan toimijoilta. Se koskee niin tikkaiden osissa käytettyä alumiinia kuin vaikkapa viiravanerilevyjä tai tikkaiden liukuesteitä.
Nokialla toimiva yhteistyökumppani toimittaa kotelo- tai C-alumiiniprofiilit, jotka sahataan ja muokataan eri tuotteisin sopiviksi, kiinnitysosat tehdään levytyökeskuksella.

Tarkka kone, helppo käyttää, nopeat ohjelmoinnit. Ohjauksella Samuel Peltonen, vasemmalla Tatu Salokangas.

Tuotantoprosessiin kuuluu paljon reikien tekoa. Portaiden askelmien kiinnitystä varten alumiiniprofiileihin tehdään reiät.

Poraamisiin yrityksen käytössä on ollut ikääntynyt porauskeskus, osin reikiä on tehty perinteiseen malliin manuaalisesti pylväsporilla. Hiljattain yritys muokkasi asioita uuteen malliin. Uusi porauskeskus hoitaa jatkossa pääosan reikienporaustöistä automaattisin operaatioin.

Automaatioratkaisu

CMA FTC on automaattinen poraus-, kierteitys- ja senkkauskeskus levytyyppisille kappaleille.
Suomi-Tikas Oy:lla kone on porauskäytössä, lähinnä porataan 5-8 mm:n halkaisijoita. Maksimiporauskapasiteetti FTC:ssä on Ø 14 mm.
CMA valmistaa konetta kahtena kokoluokkana, pöytäkoot ovat 3680 x 1650 mm (Suomi-Tikas Oy:llä) tai 5100 x 1650 mm, liikealueet X = 3000 tai 4500 mm, Y = 1500 mm ja Z = 200 mm.

Kara pyörii 50–3000 rpm, työkaluvaihto on automaattinen, makasiini mahdollistaa 10 työkalun sijoittamisen.
Kierteityskäytössä kapasiteetti on M3–M16 ja erikoispiirre koneessa on istukan välystä avartava CMA:n patentoima ns. kelluva pää, millä voidaan mm. estää terien rikkoutumista erikoistilanteissa kierteiden valmistuksessa.
Konetta ohjataan 22 tuuman kosketusnäytöltä. Ohjelmointiin käytössä on CMA:n TapCam-ohjelmisto, mikä pystyy käsittelemään 2D/3D-CAD-tiedostoja esim. DXF ja DWG. CMA kuuluu Vossi Groupin edustuspalettiin.

Tikkaita teollisuuteen. Suomi-Tikas valmistaa ammattitikkaita, työpukkeja sekä huolto- ja nousuportaita.

Nopeat ohjelmoinnit

Uusi keskus mahdollistaa Suomi-Tikkaalla jatkossa poraustyöt aiempaa notkeammin.
”Juuri käyttäjäystävällisyys ohjelmoinnissa oli iso tekijä hankinnan taustalla. Automaattikeskuksen myötä turhalta säätämiseltä vältytään”, kertoo Samuel Peltonen.
”Ohjelmanteko on nopeaa, ja muutokset käyvät nopeasti. Aiemmalla koneella ohjelman muuttaminen oli sen verran työlästä ja aikaa vievää puuhaa, että monet työt tehtiin käsitöinä pylväsporalla”, sanoo tuotantovastaava Tatu Salokangas.
Kun porausten sujuvuus kohoaa, tuotannon tehokkuus ja yrityksen kilpailukyky vahvistuvat samalla jälleen muutaman piirun eteenpäin.
Tuotantoteknologiaansa yritys pitää ajan tasalla tilanteenmukaisin päivityksin. Viime aikoina yritys on panostanut reikienporauksen automatisoinnin lisäksi hitsauksen toimintoihin. Yritys vaihtoi Tig-hitsauksen hiljattain laserhitsaukseen.

Kari Harju

Suomi Tikas Oy
Ammattitikkaat,
työpukit, huolto- ja nousuportaat.
Toimipaikka Sipoo
Henkilöstö: 9
CMA FTC, automaattinen poraus-, senkkaus- ja kierteityskeskus

Laserleikkeiden automaattinen poraus,- kierteitys- ja senkkauskone

Julkaistu Kirjoittaja:

Espanjalainen CMA on kehittänyt uuden ratkaisun levytuotteiden kuten laserleikkeiden automaattiseen poraamiseen, kierteitykseen sekä senkkaukseen. Ominaisuuksiltaan edistyksellisen uuden FTC-mallin porauskapasiteetti on ∅ 14 mm ja kierteityskapasiteetti on M3-M16.

Pöytäkoot ovat 3680×1650 mm tai 5100×1650 mm ja liikealueet X=3000 tai 4500 mm, Y=1500 mm ja Z=200mm. Kara on 50-3000 rpm, 5 kW ja 24 Nm.

Laserleikkeet ovat mahdollista kierteittää, senkata ja porata esim. tekemällä yksinkertaisen sapluunakiinnittimen laserleikkaamalla levystä tai sitten suoraan levyyn laserleikkauksen jälkeen jättämällä mikrokiinnitykset kappaleen ja levyrangan väliin.

Innovatiivinen patentoitu kelluva pää mahdollistaa työkappaleen tarkkuuspoikkeamat jopa 1 mm asti. Automaattiseen työkaluvaihtajaan saa maksimissaan 10 työkalua sekä karalla on automaattinen työkalun työstönaikainen mikrovoitelu.

Koneessa on 22″ kosketusnäyttö Windows 10 -pohjaisessa ohjauksessa. Jokainen toiminto on ohjelmoitavissa helposti ja nopeasti CMA:n TapCam-ohjelmistolla, joka pystyy käsittelemään 2D/3D-CAD-tiedostoja esim. DXF ja DWG.vossi.fi/cma

Täysautomaattiversio Drilltronic-tarjontaan

Julkaistu Kirjoittaja:

Volumecin Drilltronic-mallisto vahvistuu. Nyt manuaalisena ja puoliautomaattisena saatavilla oleva innovatiivinen poraus- ja kierteityskone on jatkossa saatavilla myös toiminnoiltaan täysautomaattiseksi varustettuna.

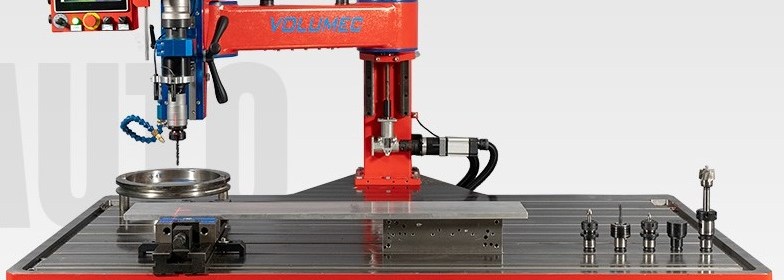

Drilltronic on italialaisen Volumec S:R:L:n integroitu poraus- ja kierteityskone, mikä on ainoana markkinoilla varustettu innovatiivisella yhdensuuntaisuus varrella, mikä mahdollistaa joustavan poraamisen ja kierteityksen ilman työkappaleen siirtämistä.

Näin kone onkin periaatteessa säteisporakone, mutta samalla sitä monipuolisempi, kevyempi ja joustavampi käyttää. Käyttömahdollisuuksia lisää koneeseen saatavilla oleva puoliautomatiikka. Jatkossa kone on saatavilla myös täysautomaattisena versiona.

Drilltap

Manuaalinen, puoli- tai täysautomatiikka

Drilltronicin rakenne on suunniteltu tekniikalla, joka mahdollistaa tasaiset ja nopeat paikoitukset varmistaen jäykkyyden ja tarkkuuden koneistuksen aikana.

Drilltronic porakierteityskoneet mallit DT131000, DTS161250 ja DT134500 myydään perusmalleina manuaalisina.

Puoliautomaattinen nc-Drilltronic on varustettu VAPS -kontrollijärjestelmällä tai VAPS-Z + poraus -kontrollilla (edellyttää VAPS), jolloin automatiikka ohjaa karan oikeaan työstökohtaan ja lukitsee varren.

Varustelumahdollisuudet laajenevat pian, sillä markkinoille on pian tulossa automaattinen nc-Drilltronic. Tässä vaihtoehdossa kone varustetaan niin, että koneeseen on mahdollista ladata täydellinen nc-ohjelma, mikä sisältää pystysuuntaisen liikkeen poraukseen ja kierteitykseen sekä horisontaalisen ja säteittäisen liikkeen, jolloin koneen käyttäjän tarvitsee ainoastaan ladata ohjelma ja siirtää työkappaleet.

Robottiyksikkö

Kaksi ohjainversiota

Uuden VAPS-ohjausjärjestelmän (Volumec Assisted Positioning System) helpon ja intuitiivisen kosketusnäytön ansiosta on mahdollista suorittaa poraukset ja kierteitykset ennalta määritellyillä mitoilla.

Perustoimintoja VAPS-ohjainjärjestelmällä varustettuna ovat työkappaleen sijainnin nopea tunnistaminen (nolla-asetus), ohjattu paikannus ja automaattinen varren lukitus, kun asema on oikea, poraus kaavioiden ohjelmointi kaiken muotoisille osille (X, Y, työkalun halkaisija). Automaattinen reikäpiirin laskenta. Ohjelmointi myös oppivassa myös Auto-Learning-tilassa.

Automaattinen asetus kierteen nousu ja syvyys, voidaan käyttää myös ”manuaali” tilassa. Poraus ohjelmien tuonti ja vienti USB-portin kautta, PC-liitännät ja LAN-portti.

Kone voidaan varustaa myös VAPS-Z-ohjainversiolla, missä versiossa ovat mukana kaikki VAPS- ominaisuudet, ja lisäksi tällä ohjaimella on mahdollista tehdä automaattisia porauksia halutulla nopeudella ja syvyydellä.

Robottiyksikkö

VAPS-Z perustoiminnot ovat ohjelmoitava poraus-, syvyys-, ja leikkuunopeus, karapysäytys mahdollisuus kesken poraussyklin esim. lastunpoistoa varten, vaakapuomin noston ja laskun mittaus, harjaton moottori ja pulssianturi paikoitusta varten sekä terän esiasetus 10 kpl, mihin on tarjolla 30 eri porauskaaviota.

Volumec UJ-sarjan robottiyksiköt

Volumecin tarjontaan kuuluvat myös UJ-sarjan robottiyksiköt, mitkä mahdollistavat robotin varustamisen automaattisella poraus- ja kierteitysjärjestelmällä ja ne voidaan varustaa tarkalla syvyyskontrollilla.

Yksiköt on varustettu ohjaimella, jonka iskunpituus Z on 120 mm ja harjattomalla moottorilla 750 wattia, joka pystyy poraamaan ja kierteittämään eri nopeuksilla riippuen yksikön kapasiteetista.

Pikavaihtoistukka on suunniteltu silmällä pitäen automaattista työkalun vaihtoa ja ohjaus yksikkö on varustettu käyttö liittymällä ohjaamista varten ulkoisista laitteista esim. PLC-robotti ja muut automaatio sovellukset. Volumec-maahantuoja Suomessa on Linna Trade Oy.
