Vuonna 1975 Okuma esitteli ensimmäisen monitoimisorvinsa, LM70-AT:n. Se kykeni sorvaamaan, poraamaan ja jyrsimään yhdessä yksikössä, ja tarjosi näin käyttäjälleen monipuolisen koneistusprosessin samassa paketissa. Okuma on jatkanut tämän periaatteen kehittämistä vuosien ajan markkinoiden vaatimusten mukaisesti.

Voisi todeta, että monitoimisorvaus on työstökoneiden maailmassa sitä, mitä älypuhelin on monien ihmisten jokapäiväisessä elämässä.

Yhdellä koneella voidaan suorittaa useita toimintoja, mukaan lukien sorvaus, jyrsintä, poraus, kierteitys ja muut pintakäsittelyt.

Asioiden yhdistämisessä yhteen kokonaisuuteen tuo monia etuja. Monitoimisorvit mm. vähentävät työvaiheiden määrää, minimoivat manuaalisten virheiden tai materiaalihäviön riskiä jatkuvien prosessiensa ansiosta, lyhentävät asennusaikoja ja vaativat myös tuntuvasti erillisiä koneita vähemmän tilaa pajan lattialta.

Samaan aikaan tilausten vastaanotto on joustavaa, kiireellisetkin työt hoituvat nopeasti, jolloin tarvitaan vain ohjelman vaihto tehokkaaseen ja käyttäjäystävälliseen CNC-ohjelmistoon. Sama koskee uusien toimialojen työpaikkoja tai uusien säännösten vaatimusten täyttämistä.

MULTUS-mallisto

Nykyään MULTUS-mallisto jatkaa Okuman pitkiä perinteitä monitoimisorvauksen sektorin tarjonnassa, mahdollistavat malliston koneet mahdollistavat yritysten nopean reagoinnin uusiin vaatimuksiin.

Tämä parantaa kilpailukykyä erityisesti pienissä ja keskisuurissa erissä.

Okuman mukaan sen MULTUS-mallistoon kuuluu erityyppisiä ratkaisuja eri koneistustarpeiden mukaan suunniteltuna ja toteutettuna.

MULTUS BII -sarja sisältää useita vakiomalleja yksinkertaisempiin sovelluksiin, MULTUS B -koneet on tarkoitettu monimutkaisille työkappaleille, joiden halkaisija on enintään yksi metri ja pituus jopa kuusi metriä.

MULTUS U -sarjassa on valittavana kolme mallia, joissa on valinnainen alempi revolveri, mikä lisää tuottavuutta. Multitasking Machines voidaan myös päivittää Okuma ARMROIDilla tai robottisoluilla automatisointia varten. Tämä lisää tuottavuutta ja tehokkuutta säilyttäen samalla tavanomaisen käyttäjäystävällisyyden ja tarkan koneistuksen.

Green-Smart Machines

Tänä päivän yksi työkoneiden suunnittelua ohjaava tekijä on energiatehokkuus.

Nykyaikaiset työstökoneet keskittyvät yhä enemmän alhaiseen ja kestävään energiankäyttöön. Okumalla ns. Thermo-Friendly Concept kompensoi lämpötilan vaihtelut ja saavuttaa korkean mittavakauden pitkien jatkuvan käytön aikana. Tämä minimoi koneen lämpenemisajan ja säästää energiaa ja kustannuksia.

ECO Suite Plus -ohjelmisto lisää energiaa säästäviä ominaisuuksia koneiden toimintaan. Se vähentää esimerkiksi pumpun tarpeetonta käymistä tai ohjaa hajautettujen laitteiden jatkuvaa toimintaa ja sammuttaa ne tarvittaessa. Myös CO2-päästöt kirjataan.

Okuma on vuonna 1898 Nagoyassa, Japanissa perustettu metallin työstökonevalmistaja. Tuotteita ovat CNC-metallityöstökoneet, käyttölaitteet, moottorit, mittalaitteet, karat ja CNC-ohjausjärjestelmät. Suomen edustaja on MTC Flextek.

Italialainen sorvauskeskusvalmistaja Biglia on esitellyt uusia malleja BMX-sarjaan. Neljännen sukupolven mallit BMX51 ja 70 nostavat suorituskyvyn, joustavuuden ja tarkkuuden uudelle tasolle. Uutuudet täydentävät sarjan kolme vuotta sitten esitellyn BMX45-mallin isoveljinä.

Biglia tunnettu tukevista, nopeista ja luotettavista sorvauskeskuksistaan, joita on myös Suomessa runsaasti käytössä. Quattro-sarjan B446/B465-mallit ovat vuosien ajan kuuluneet tarkkuuden ja tehokkuuden kärkeen CNC-sorvauksessa.

Biglia BMX51 ja BMX70 ovat uusimmat edustajat valmistajan monitoimisorvien sarjassa, jotka on suunniteltu erityisesti korkean tarkkuuden ja joustavuuden vaatimuksiin monimutkaisessa kappalevalmistuksessa. Uudet mallit tarjoavat valmistajan mukaan lukuisia teknologisia innovaatioita, jotka tuovat etuja erityisesti monivaiheisiin ja samanaikaisiin koneistusprosesseihin. Näiden mallien jokainen yksityiskohta on suunniteltu saavuttamaan maksimaalinen suorituskyky sekä tekniikan että kestävyyden suhteen, kun otetaan huomioon esimerkiksi koneen paino 11 000 kg, joka on 2 800 kg enemmän painoa kuin edeltävässä mallissa. Kahdella maksimi tankokoolla, 51 mm ja 70 mm, BMX sopii täydellisesti vaativimpien sorvaajien tarpeisiin.

Kaksirevolverinen, superimposition-toiminto

BMX51 ja BMX70 on varustettu vastakaralla, jossa on itsenäisesti CNC-ohjatut Z3- ja X3-akselit. Vastakaran uusi muotoilu, jossa se liikkuu alaspäin ja toimii nyt kuularuuvin avulla täysimittaisena CNC-akselina hydraulisen sijaan.

Vastakara voidaan laskea (115 mm), mikä mahdollistaa molempien tasopintojen työstämisen ilman revolverien törmäysvaaraa ja pitää koneen koon pienenä. Tämä ei ainoastaan ​​paranna tarkkuutta, vaan mahdollistaa myös esimerkiksi epäkeskokomponenttien koneistuksen. Pääkara ja vastakara voivat toimia täysin erillään toisistaan, mikä eliminoi työalueiden väliset häiriöt ja optimoi koneistusajan.

Superimposition-toiminto mahdollistaa kolmen työkalun samanaikaisen käytön: kaksi revolvereissa ja yksi vastakaralla, mikä kasvattaa tuottavuutta huomattavasti perinteisiin järjestelmiin verrattuna.

Suoravetokarat – vääntöä ja tarkkuutta

BMX-sarjan pää- ja vastakarat ovat nestejäähdytyksellä varustettuja synkronisia suoravetokaroja, jotka tarjoavat huippuluokan väännön, kierrosnopeuden ja tehon suhteen esimerkkinä pääkaran tehon kasvu 30/40Kw:iin ja vastakaran 17/25Kw:iin. Ne on varustettu korkealaatuisilla laakereilla – sekä kuula- että lieriörullalaakereilla – jotka takaavat maksimaalisen jäykkyyden ja tärinänvaimennuksen. Tämä rakenne mahdollistaa suuren aineenpoiston jo alhaisilla kierroksilla ilman kompromisseja pinnanlaadussa tai mittatarkkuudessa: erinomainen pyöreys ja viimeistely, myös vaikeissa materiaaleissa. Tämä ei ainoastaan ​​takaa suorempaa voimansiirtoa ja parempaa dynamiikkaa, vaan myös vähentää huoltotarvetta ja parantaa vääntömomentin siirtoa.

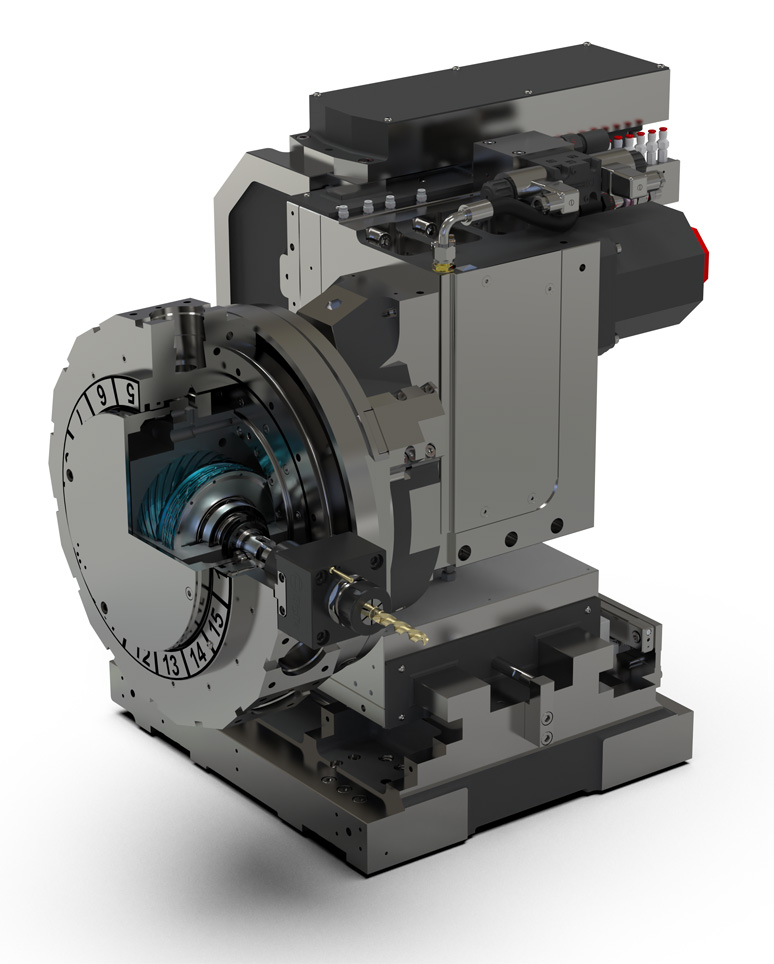

Integroiduilla moottoreilla varustetut revolverit

Toinen merkittävä edistysaskel on työkalupaikkojen lisäys ja nyt molemmissa revolvereissa on 15 moottoroitua työkalupaikkaa ja niihin mahtuu yhteensä jopa 60 työkalua.

Yksi BMX-sarjan keskeisistä teknisistä innovaatioista on integroidulla moottorilla varustettu työkalurevolveri, jossa voimansiirto tapahtuu suoraan ilman mekaanisia välityksiä (esimerkiksi ketjuja). Moottori on suoraan akseloitu työkalunpitimeen, mikä tuo seuraavat hyödyt:

• Merkittävästi vähentyneet tärinät
• Täysi tehonsiirto ilman häviöitä tai mekaanisia välyksiä
• Vähemmän lämmön muodostumista
• Hiljainen ja stabiili toiminta myös raskaissa koneistuksissa

Nämä mahdollistavat erityisesti vaativien muotojen, kuten vinojen tasojen ja epäkeskisten geometrioiden tarkasti hallitun koneistuksen. Kaikki työkaluasemat ovat voimakkaita ja ne hyötyvät uudesta suorakäytöstä, mikä toimii 6 000 rpm:llä ja lisävarusteena jopa 10 000 rpm:llä – 35 Nm vääntömomentilla.

Runko ja rakenne – vakautta ja pitkäikäisyyttä

Biglian koneet perustuvat erittäin jäykkään, valurautarakenteiseen runkoon, jonka suunnittelussa on optimoitu sekä dynaaminen että terminen vakaus. Tämän ansiosta koneet säilyttävät tarkkuutensa myös pitkillä tuotantosykleillä ja suurilla kuormilla. Uusi BMX-mallin runko on suunniteltu 45°:n kallistukseen verrattuna edellisen sarjan 30°:een.

Innovatiivinen muotoilu, 45 mm leveät lineaarijohteet ja niiden noin 15 senttimetrin lisäys tarjoavat lujuutta ja rasituksenkestävyyttä vähentäen merkittävästi tärinää. Vankka valurakenne ja prismaattiset johteet X- ja Y-akseleilla varmistavat paremmat vaimennusominaisuudet, paremman vakauden ja jäykkyyden, vähemmän tärinää ja siten pidemmän työkalun käyttöiän.

Myös tehokkaaseen istukkatyöhön

Uusi BMX51/70 on suunniteltu tarjoamaan äärimmäinen suorituskyky, jossa yhdistyvät voima, ominaisuudet ja monipuolisuus. Mahdollisuuden asentaa 250 mm:n itsekeskittyvä istukka pääkaraan ja hallita jopa 270 mm:n sorvaushalkaisijaa, sorvi varmistaa korkean suorituskyvyn myös suurikokoisissa kappaleissa. Vastakaraan voidaan asentaa 210 mm:n itsekeskittyvä istukka, mikä laajentaa entisestään työstömahdollisuuksia uudelleentyöstöviimeistelytilassa, samalla taatulla tarkkuudella ja vakaudella koko tuotantosyklin ajan. Sorvaus, jyrsintä, poraus ja kierteitys hoidetaan tehokkaasti ja joustavasti moottoroitujen revolvereiden, CNC-ohjattujen akselien ja tehokkaiden karojen ansiosta. Ihanteellinen suurten ja monimutkaisten kappaleiden valmistukseen, kone takaa vakauden, tehon ja moitteettoman viimeistelyn myös vaikeissa materiaaleissa.

Älykäs ohjaus ja automaatio

Uudet BMX-mallit on saatavilla Fanuc 31i_B PLUS iHMI CNC-ohjauksella. Niissä on vakiona automaattinen kappalepoimuri ja -hihna. Kappalepoimuri on CNC-ohjelmoitava ja mahdollistaa jopa 300 mm pitkien osien purkamisen suoraan kuljetinhihnalle, automaattisesti ja samanaikaisesti. Lisäksi tarjolla on tankomakasiinit ja mahdolliset robotti-integraatiot sekä laadunvalvontajärjestelmät. vossi.fi/biglia

Ase Utra on yksi maailman suurimmista äänenvaimenninvalmistajista. Osana Ouneva Groupia toimiva yritys työllistää tällä hetkellä yli 20 henkilöä Lehmossa toimivalla tehtaallaan. Valmiin tuotteen valmistusprosessi pitää sisällään useita eri työvaiheita, joissa ovat mukana myös Okuman LB3000-sorvit.

Tällä hetkellä tehtaalta löytyy yhteensä viisi Okuman sorvia. Osa koneista on automatisoitu yhteiskäyttöroboteilla ja osa tangonsyöttölaitteilla.

Ensimmäinen Okuman sorvi hankittiin vuonna 2008. Messuilta löytynyt tarjous, koneen sopivat ominaisuudet sekä japanilaisen konevalmistajan tunnettu luotettavuus vahvistivat päätöksen. Viimeisimmät LB3000-sorvit on hankittu vuosina 2021–2024.

Luotettava osa tuotantoa

Investointitarpeita arvioidaan muutaman vuoden sykleissä, ja hankinnat tehdään etupainotteisesti, jotta tuotanto voi joustavasti vastata kysynnän kasvuun. Ennen investointipäätöstä arvioidaan tarkasti, millaisia töitä tulevina vuosina tullaan tekemään ja mitkä koneet soveltuvat parhaiten näihin tehtäviin.

”Okumaan uudelleen investointi oli meille selvä ja helppo valinta. Kokemukset tuotannossa jo käytössä olevista koneista ovat olleet erittäin hyvät, ja MTC Flextekin huolto sekä tuotetuki ovat aina toimineet moitteettomasti. Lisäksi huollon läheinen sijainti varmistaa, että apu on saatavilla nopeasti ja helposti tarvittaessa. Koneissa on ollut todella vähän vikoja, ja ne ovat vakiinnuttaneet paikkansa luotettavana osana tuotantoprosessiamme. Myös elinkaarikustannukset ovat pysyneet alhaisina, sillä odottamattomia vikoja ei juuri ole ilmennyt”, kertovat tuotantopäällikkö Matti Manni sekä tutkimus- ja tuotekehitysasiantuntija Lauri Havukainen.

Tuotannossa on käytössä kutakin LB3000-mallia kaksi samanlaista koneutta. Tämä mahdollistaa sen, että toista konetta voidaan käyttää tuotannossa silloinkin, kun toinen on huollossa. Näin varmistetaan, että tuotanto jatkuu keskeytyksettä. Tällä hetkellä vanhin Okuma on ollut käytössä jo 18 vuotta, kun taas uusin kone on ollut tuotannossa vuoden ajan. Käytettävyydessä tai laadussa ei kuitenkaan ole eroja – jokainen kone tuottaa tarkkoja ja korkealaatuisia kappaleita käyttöiästä riippumatta.

Luotettavuus, käytettävyys ja mittatarkkuus

Okuman sorvit ovat keskeinen osa tuotannon tehokkuutta, ja ne pyörivät kahdessa vuorossa, noin 80 tuntia viikossa. Koneiden korkea luotettavuus mahdollistaa myös miehittämättömän ajon, mikä maksimoi tuotannon tehokkuuden ja vähentää ylimääräisiä työvaiheita.

Lauri Havukainen kertoo, että Okumat ovat öiden ja viikonloppujen jälkeen välittömästi käyttövalmiita ilman pitkäkestoista lämmitysajon tarvetta ja aamun ensimmäinen tuotantokappale on samassa tarkkuudessa, kuin edellispäivän viimeinen Okuman Thermo-Friendly Concept -ominaisuuksien ansiosta. Okuman koneet on suunniteltu siten, että lämpölaajeneminen tapahtuu hallitusti ja symmetrisesti. Lisäksi koneet hyödyntävät sisäisiä lämpötila-antureita ja automaattista lämpötilakompensointia, joka ylläpitää mittatarkkuuden tasaisena myös lämpötilan vaihdellessa. Tämä tarkoittaa vähemmän säätötarvetta, vähemmän virheitä ja luotettavaa laatua koko tuotantovuoron ajan, olipa kyse päivittäisestä käynnistyksestä tai jatkuvasta miehittämättömästä ajosta.

”Luotettavuus ja tarkkuus ovat meille kriittisiä ominaisuuksia. Jokainen komponentti on pystyttävä valmistamaan korkealaatuisesti ja mittatarkasti. Okuman koneissa meille tärkeimpiä ominaisuuksia ovatkin luotettavuus, käytettävyys ja mittatarkkuus. Koneet ovat nopeita ja tehokkaita kappaleiden valmistuksessa, ja asetusten teko on helppoa”, toteavat toimitusjohtaja Lauri Kakkonen sekä Matti Manni.

Tuotannon tarpeisiin räätälöity varustelu

Kaikki Ase Utran LB3000-sorvit on varustettu pyörivillä työkaluilla sekä Y-akselilla, jotka mahdollistavat monimutkaisempien kappaleiden valmistuksen yhdellä kiinnityksellä.

Perinteiseen sorviin verrattuna LB3000-sorvien Y-akseli tuo merkittävää joustavuutta koneistukseen. Sen avulla voidaan toteuttaa esimerkiksi Y-akselin mahdollistamat eksentriset jyrsinnät, uritukset, poraukset ja kierteitykset, joita ei voida toteuttaa pelkällä X- ja Z-akselilla, samoin usean työvaiheen yhdistäminen yhdelle koneelle, mikä vähentää tarvetta erillisille jyrsinkoneille ja nopeuttaa valmistusta.

LB3000-malleissa Y-akselin liikealue on jopa 120 mm, mikä tarjoaa riittävästi liikkumavaraa tarkkojen ja monimutkaisten kappaleiden työstämiseen. Tämä vähentää tarpeetonta uudelleenkiinnitystä ja parantaa mittatarkkuutta, koska koko kappale voidaan valmistaa yhdellä asetuksella.

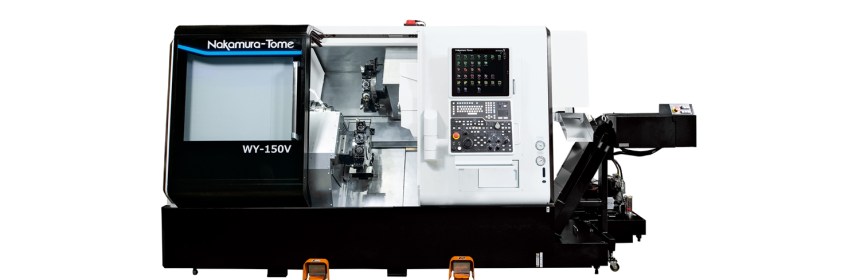

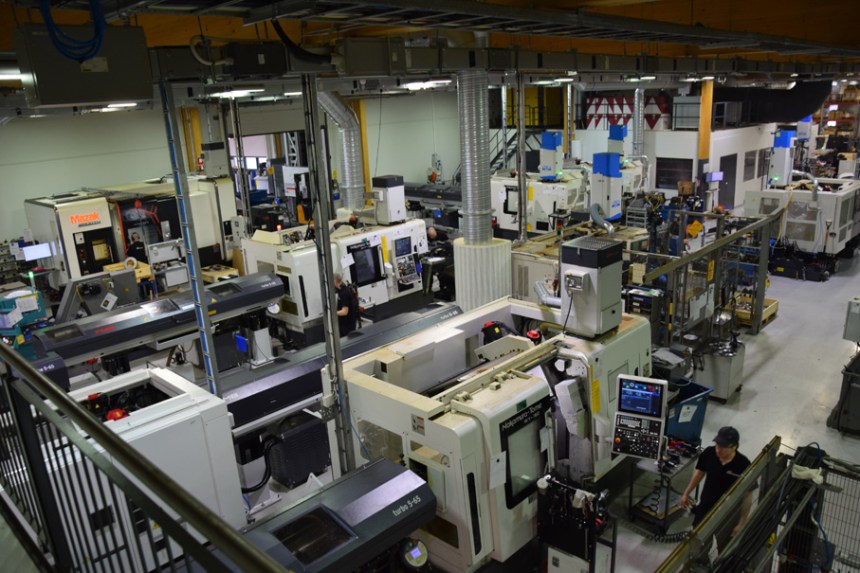

Japanilainen työstökonevalmistaja Nakamura-Tome on lanseerannut kolmannen V-sarjan konemallin, WY-150V:n. Uudistus pitää sisällään niin mekaanisia kuin ohjelmallisia päivityksiä aikaisempaan WY-150 konemalliin nähden. Koneiden toiminnalliseen nopeuteen on kiinnitetty erityistä huomiota.

V-sarjan kantavana teemana on alusta asti ollut termi ”Faster than the fastest”, ja Nakamura on nimennyt lukuisien koneen nopeuteen vaikuttavien toimintojen ja ominaisuuksien sarjan nimellä ”ChronoCut”.
Kiihtyvyyksien, synkronointinopeuksien, moottorinopeuksien ja -tehojen lisäksi huomiota on kiinnitetty erinäisten odotusaikojen minimointiin koneistusprosessin aikana.

Myös koneen runko- ja johderakennetta on päivitetty huomioiden entistä nopeammat toiminnot ja niiden asettamat rakenteelliset vaatimukset, jotta Nakamuralle tyypilliset ominaisuudet koneen tarkkuuden ja pitkän elinkaaren suhteen säilyvät vähintäänkin odotetulla tasolla.

Käytännössä V-sarjan koneilla on päästy 15-30% nopeampaan kappaleaikaan koekoneistuksissa, joita on suoritettu niin valmistajan esimerkkikappaleilla tehtaalla kuin asiakkaiden kappaleilla Suomessa.

Rakenteellisia uudistuksia

Kuten jo aikaisemmin todettiin, uuden V-mallin päivitykset eivät ole pelkästään lisää tehoa ja nopeutta vanhassa paketissa, vaan se sisältää myös rakenteellisia uudistuksia.Esim. koneen runkorakennetta on päivitetty tukevammaksi mm. sulkemalla rungossa ollut aukko taaksepäin suuntautuvalle lastunkuljettimelle, sekä uudistamalla karapylkkien rakennetta.

Kasvaneet nopeudet vaikuttavat väistämättä myös lämmöntuottoon. Ylimääräisen lämmön kompensointiin koneeseen on lisätty jäähdytysjärjestelmä revolverien hydrauliöljylle. Lisäksi uudistunut NT Thermo Navigator auttaa käyttäjää hallitsemaan lämpölaajenemista, joka uudistusten myötä on vähentynyt noin 20% aikaisempaan verrattuna.

Monipuolinen automaatio

WY-150V:n yhteyteen on saatavilla kattava paletti automaatioratkaisuita. Perinteisten tankomakasiini- ja robottiliitäntöjen lisäksi koneeseen on saatavilla käsivarsityyppinen sisäänrakennettu kappaleenpoimija, joka tuo valmiit kappaleet kuljetinhihnaa pitkin koneesta ulos. Panostusautomaation osalta on tarjolla Nakamuran valmistama huippunopea Gantry-tyyppinen panostus- ja purkuautomaatio, sekä matalampi ”Compact Loader” panostus- ja purkuautomaatio. Kummankin yhteyteen on saatavilla erityyppisiä panostusasemia. Uutena optiona on saatavilla erillinen tangon jäännöspaloille tarkoitettu kappaleenpoimija.

Ekologisuus on myös käyttökustannusten optimointia

Kuten ajan henkeen kuuluu, on Nakamuralla vahva panostus ympäristöystävällisyyteen, niin oman tuotantotoiminnan kuin myös heidän tuotteidensa osalta.
WY-150V on varustettu johteiden rasvavoitelujärjestelmällä öljyn sijaan. Rasvapatruuna on helppo vaihtaa ja keskimääräinen kulutus on noin 1,2cc/h. Käytännössä tämä tarkoittaa noin 40 päivän vaihtoväliä 12 h/pv tuotantoajalla laskettuna.

Koneen hydraulipumppu on invertteriohjattu, joka alentaa melusaasteen rinnalla myös sähkönkulutusta noin 21 % perinteiseen pumppumalliin verrattuna. Lastunkuljettimen rakennetta on paranneltu monilta osin ja lastujen ajautumista leikkuunestesäiliöön on ehkäisty mm. parantamalla sisäistä virtausta ja lisäämällä erilliset keräilysäiliöt pienille ja kevyille lastuille. Koneen modernit servomoottorit puolestaan mahdollistavat jarrutusenergian talteenoton ja tuottavat sähköä takaisin järjestelmän käyttöön. Talteenoton laskennallinen hyöty 2-vuorotyössä on noin 2,8 % sähkönkulutuksesta. Suomen edustaja: Insinööritoimisto Ismo Lindberg Oy.
