EuroBLECH 2022, Hannover – Automaatiosovellutukset korostuivat maailmantapahtumassa

Konetapahtuma EuroBLECH järjestettiin lokakuun lopulla Hannoverissa. Noin 1 300 näytteilleasettajaa esittäytyi kokonaisuudessa, mitä pidetään keskeisenä levytyökoneiden -ja järjestelmien messutapahtumana maailmassa.

EuroBLECH järjestettiin nyt useamman vuoden koronatauon jälkeen, edellinen EuroBLECH oli vuonna 2018. Sen myötä tapahtumaan kohdistui ehkä tavallistakin enemmän ennakkomielenkiintoa.

Eikä ennakkoasetelma pettänyt. Messuvieraita tapahtuma keräsi ehkä vähemmän kuin takavuosina ennen nykykriisejä, järjestäjien mukaan 38 076 henkilöä, mutta tarjontahan toki oli kohdallaan.

Soluja ja järjestelmiä

Tapahtuman teemana oli tällä kertaa Portti älykkäämpään tulevaisuuteen ja teknologisen kehityksen mukaan älykkäät ratkaisut, automatisointi ja digitalisointi korostuivat, sekä tietenkin aina pinnalla olevat tuotannon tehokkuuden tekijät.

Hyvin useat koneet ja laitteet paikan päällä esiteltiin automatisoituina ja lukuisat tuotantosolut ja järjestelmät ja kokonaisratkaisut olivat näyttelyn keskeistä sisältöä.

Kuitulaserteknologian eteneminen on viime vuosina ollut vauhdikasta, ja alueen ratkaisuja messualueella todellakin riitti tälläkin kertaa. Tehot kasvavat, sovellutukset monimuotoistuvat ja perinteisten maailmanmerkkien lisäksi mukana tuotteitaan esittelemässä oli uusia tahoja, varsinkin idän suunnalta.

Yhdeksän hallia käytössä

EuroBLECH 2022 pidettiin Hannoverin mittavan kokoisen messualueen yhdeksässä hallissa ja näyttelytilaa oli käytössä yhteensä 88 000 neliömetriä.Näyttelyn ohella tapahtuman sisältöön kuului ajankohtaisantia, keskusteluja ja verkostoitumismahdollisuuksia.

Messujen viimeinen päivä eli perjantai 28.10. oli opiskelijoille tapahtumassa ilmainen tutustumispäivä.

EuroBLECH on alan keskeinen tapahtuma ja kerää sellaisena niin näytteilleasettajia kuin messukävijöitäkin tietenkin myös Suomesta. Näytteilleasettajina tämän vuoden EuroBLECHissä oli kahdeksan suomalaisyritystä.

MackBrooks Exhibitionsin järjestämä EuroBLECH on joka toinen vuosi pidettävä tapahtuma. Seuraavan tapahtuman ajankohdasta tiedotetaan myöhemmin. Seuraavassa kuvallista koostetta tämän vuoden EuroBLECHistä, toinen kuvasatsi myöhemmin.

Kari Harju

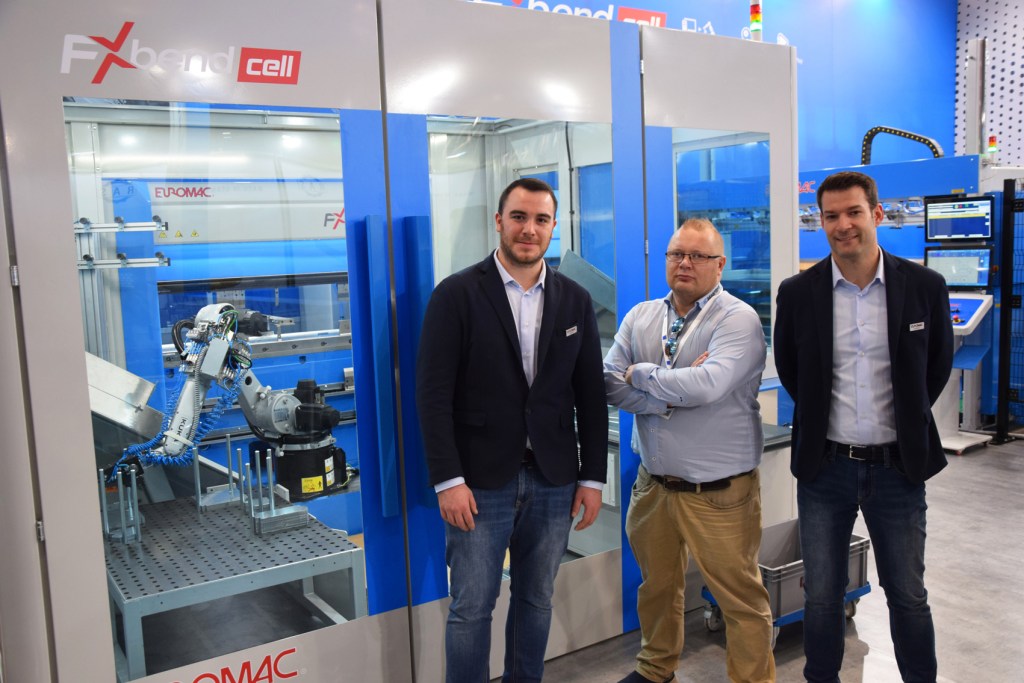

Nykypäivän tuotannossa automaatio on iso tuottavuuden tekijä: Euromacin lähestymiskulmaa asiaan edustaa mm. taivutussolu FX bend Cell, missä toimivat sähköservotoiminen särmäyspuristin ja Kukan robotti. Suomessa Euromacit myy Maanterä, miehet kuvassa Euromacin Andrea Lenzotti vasemmalla, Maanterän Tero Kaivonen ja Euromacin Andrea Fontaini.
Mazak esitteli messuilla uutuuksia NEO-sarjaan, Optiplex 3015 NEO tasoleikkauskone sekä FG NEO 400 putkikuitulaser 3D-päällä ja nLIGHT-resonaattorilla varustettuna olivat esillä. nLIGHT-teknologia on valikoimassa uutuus IPG:n rinnalla. Kuvan FG NEO 400:llä voidaan leikata halkaisijaltaan 400 mm:n putkea tai profiilia, putkiaihioiden pituudet aina 15 metriin saakka.

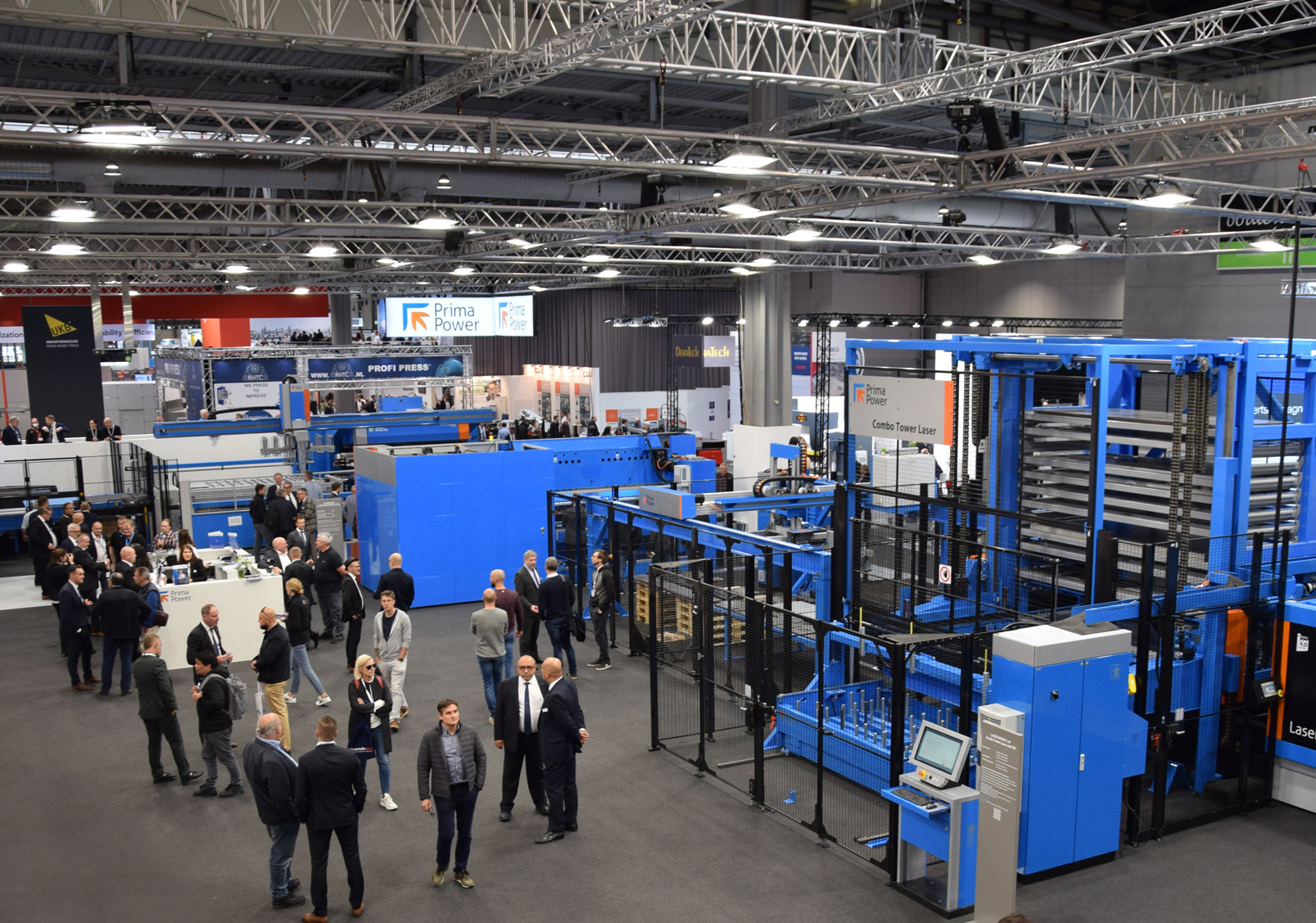

Prima Power oli messuilla mukana tuttuun tapaan kookkaalla osastolla ja isot automaatiojärjestelmät olivat osaston ytimessä. Kaksi linjaa oli toiminnassa, oikealla Laser Genius+combo Toweer Laser-varastojärjestelmä, taaempana PSBB-linja, minkä yhteydessä esiteltiin samalla uutta Shear Brilliance -lävistys- ja leikkausjärjestelmää sekä myös uusinta EBE-taivutusautomaattia.

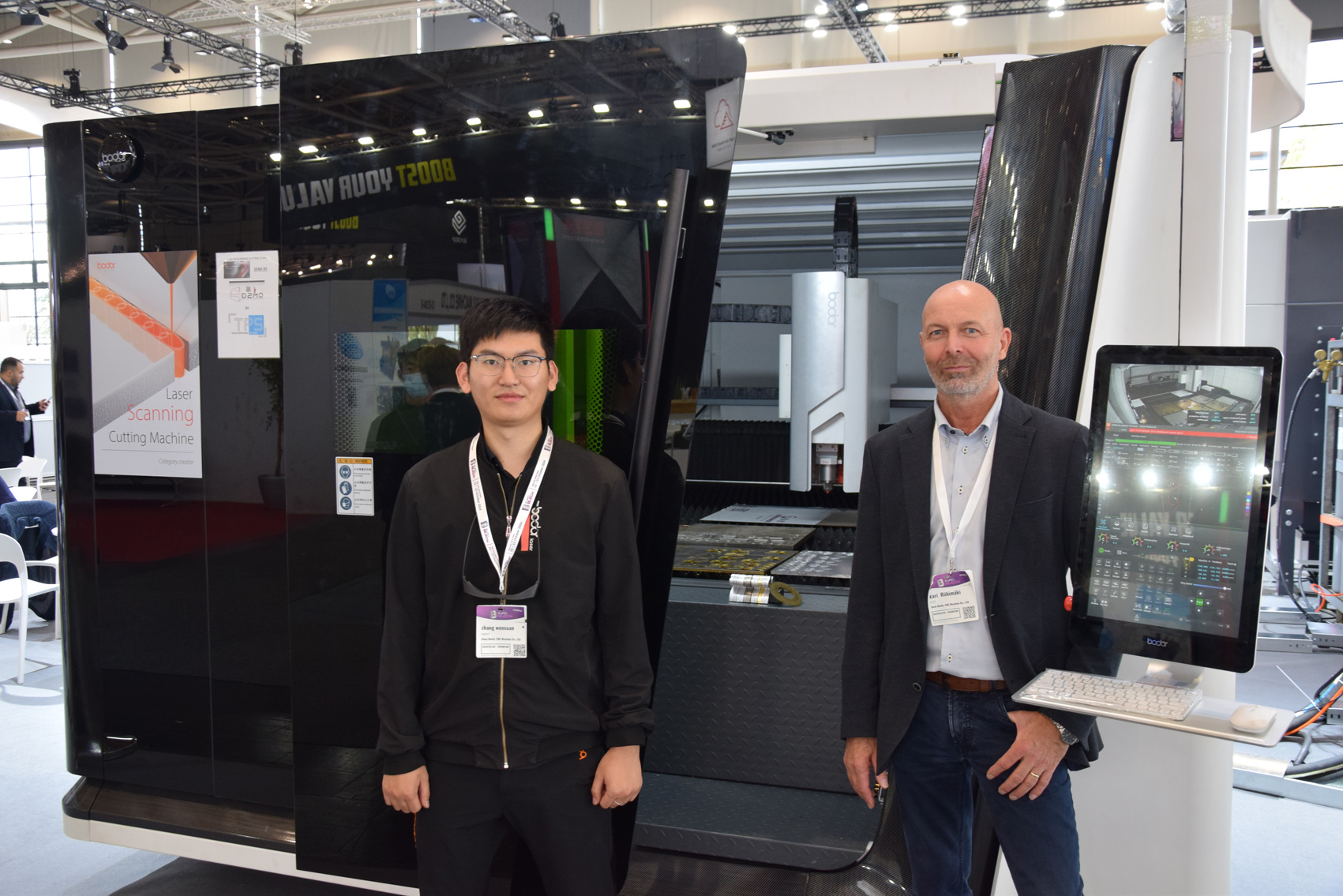

Taso- ja putkikuitulaserien sekä yhdistelmien valmistaja Bodor esitteli EuroBLECHissä esimerkiksi uutta 22 kW:n teholuokkaa sekä valmistajan Bodor Genius laserleikkuupäähän kehitettyä säteen Scanning Cutting -kuviointiominaisuutta. Oikealla FMS Servicen Kari Riihimäki, vasemmalla tuttu Suomenkin kävijä Bodorin Nordic Europen Service Manager Kelvin.

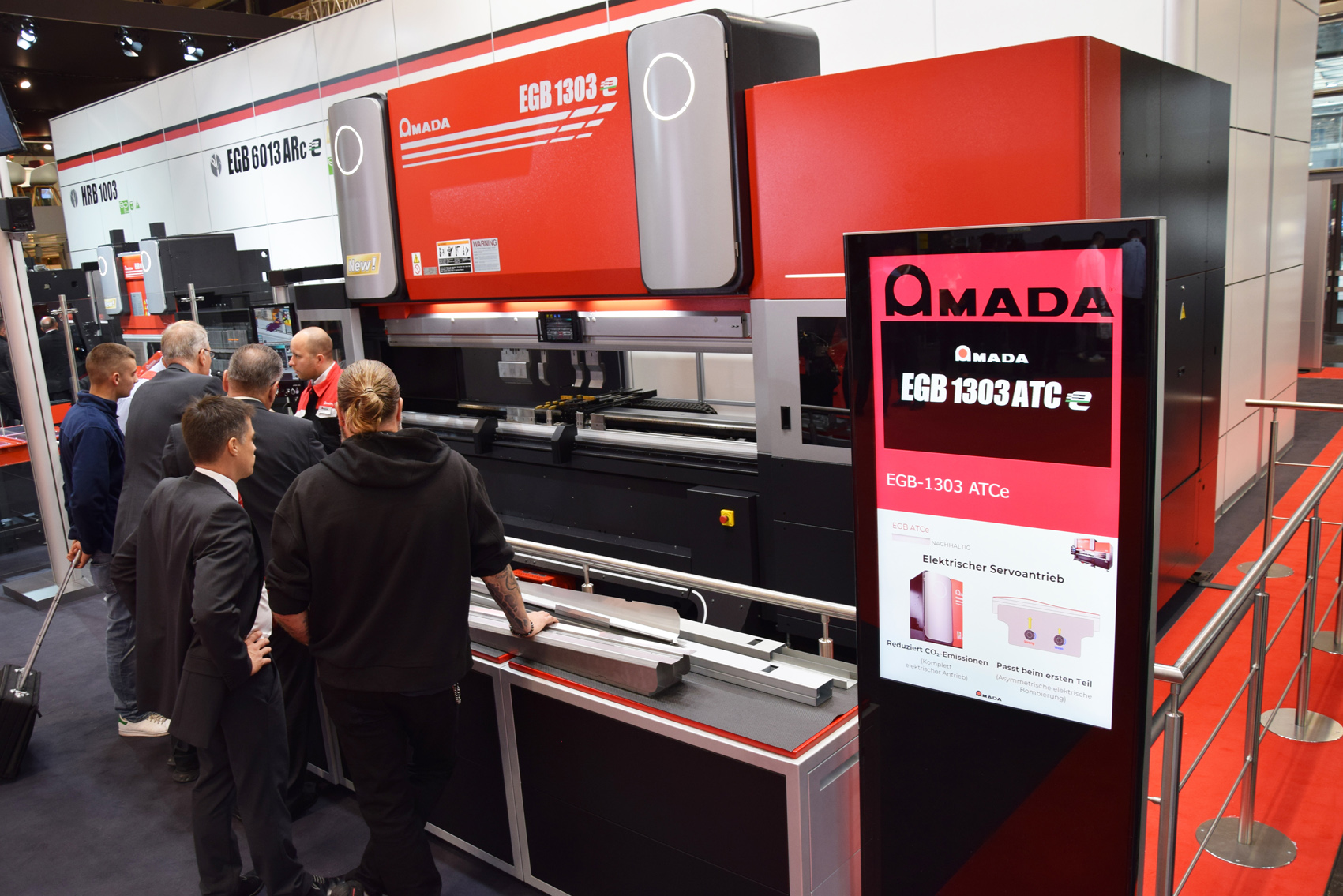

Globaali ensiesittely: Amadan täyssähköinen kolmimetrinen särmäyspuristinuutuus EGB 1303 ATCe. Mukana kolme takavastetta, uusi AMNC 4ie-ohjaus ääniohjauksella ja iso ATC-työkaluvarasto. Myös pienempi EGB 6013 ARce-robottisolu lanseerattiin. Kuitulasereista esillä olivat mm. 6 kW:n Ventis ja 12 kW.n Regius AJe, joka voitti messujen MM leikkuutekniikka -palkinnon.
Sveitsiläisvalmistaja Bystronic esitteli messuilla uutuuksia niin laserleikkaukseen särmäykseen kuin mm. varastojärjestelmiinkin, ohjelmointipuolen uutuus on BySuite-paketti. ByCut Stariin esiteltiin messuilla 30 kW:n teholuokka. Koneen edessä Ville Virta, hän aloitti Bystronic Scandinavian Suomen myynnissä Jari Enontekiön kumppanina tämän vuoden alussa.
Messerin osastolla otettiin kuvayhteyksiä tehtaalle, uusia digitalisointimahdollisuuksia esiteltiin ja Element 400-laserleikkauskone ja Element 400 -viisteplasma olivat koneista tarkastelussa. Maahantuoja meillä on Aliko, kuvassa oikealta Alikon tj Stanislav Demin, Messerin CEO/Europe Jörg Mosser ja Alikon myyntipäällikkö Timo Valtanen.

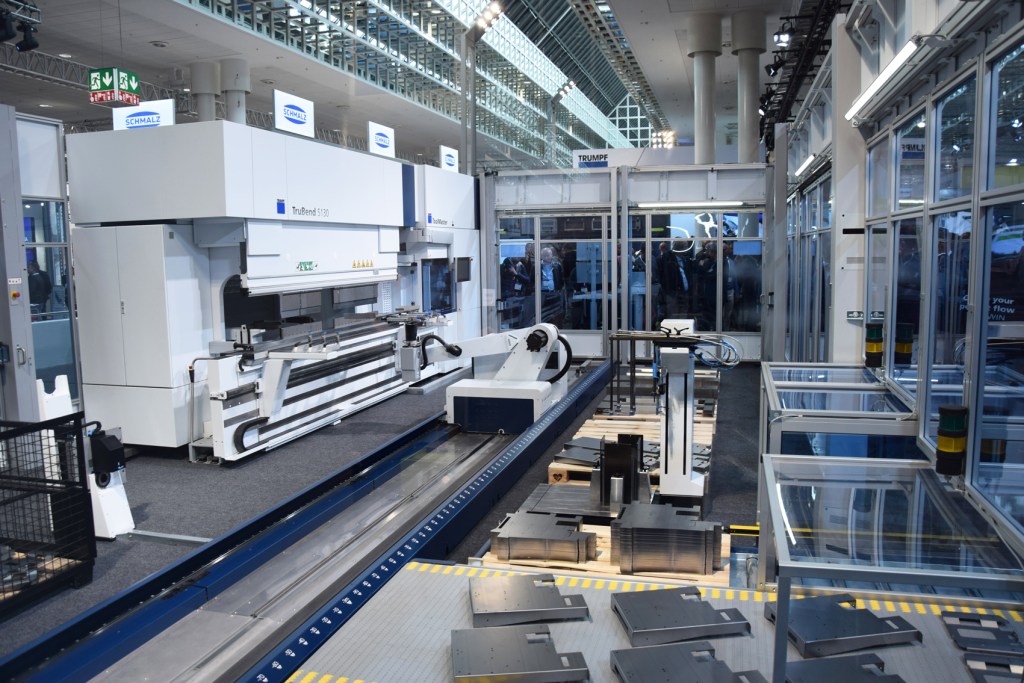

Trumpfin kookas osasto kuuluu monilla kävijöillä EuroBLECH-tapahtumien tuttuihin kiintopisteisiin. Mallistoa oli esillä koko tuotantoketjuun. Esimerkiksi 2D-tasolaser TruLaser 5030 fiber esiteltiin 24 kW:n tehoin, 3D-laserleikkaukseen puolestaan kookas Trulaser Cell 8030. Kuvan TruBend Cell on uusi ratkaisu automatisoituun taivutukseen.
Juhlatunnelmaa: Eaglen osastolla esittelyssä ollut Eagle iNspire 30 kW leikkaa jatkossa Suomessa Pedersöressä HSJ Productsilla ja talon väkeä oli messureissulla Hannoverissa porukalla juhlan kunniaksi. HSJ Productsin miehet oman Eaglen edessä vasemmalta Sebastian Forsbacka, Jörgen Häggman, Roger Edström ja Sören Häggman.

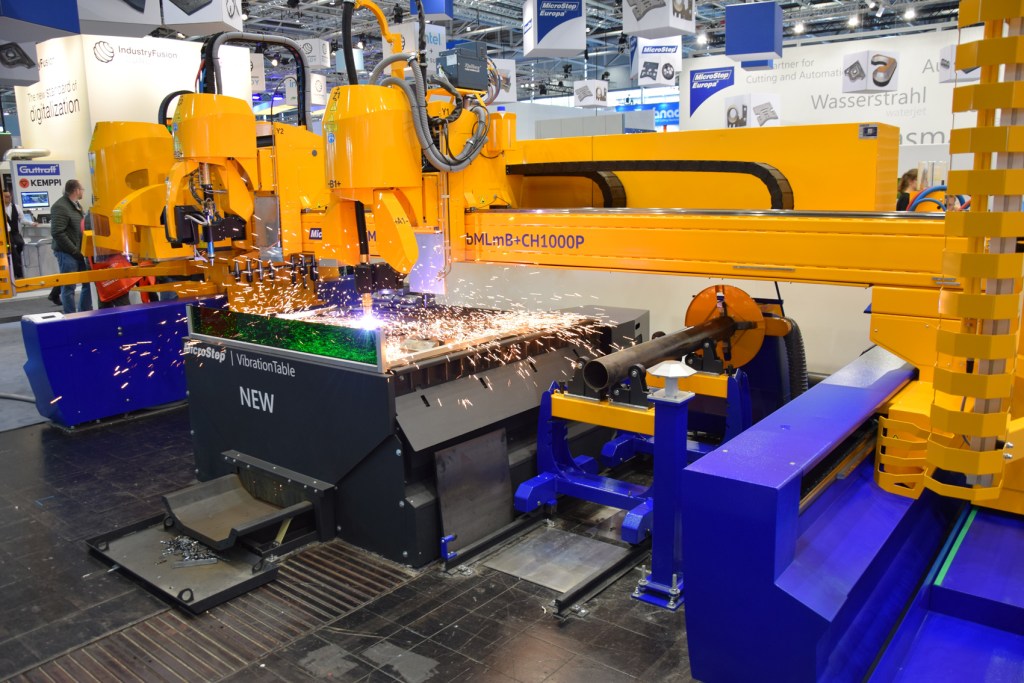

Microstepiltä oli messuilla kookas paletti koneita ja ohjelmistoratkaisuja. Kuvassa lippulaivamallistoa, leikkaus- ja porauskeskus MG, millä esiteltiin viisteleikkausta plasmalla, viistepolttoleikkausta, lasermerkintää, porausta, kierteitystä sekä putkien ja neliömäisten putkien plasmaviisteleikkausta. Mukana oli myös uusi alaimupöytä materiaalipoistoon.

Robottiautomaatio lisää joustavuutta ohutlevyn käsittelyn linjaratkaisuissa

Teollisuuden valmistusjärjestelmissä robotit ovat tänä päivänä yleisiä. Myös ohutlevytuotannon automaattilinjojen toteuttajan Pivaticin toimittamiin linjaratkaisuihin sisältyy yhä useammin robottiautomaatiota. Robotit lisäävät linjojen joustavuutta kappaleenkäsittelyssä, poiminnassa ja mm. lajittelussa.

Hyvinkäällä toimivan Pivaticin tuotantoa ovat automaattiset ohutlevyvalmistusratkaisut.Erityisesti kelamateriaalien lävistys- ja leikkauslinjat ovat talon pääsegmentti, niitä Pivatic valmistaa standardimoduuleihin pohjautuvina räätälöityinä ratkaisuina.

Linjoilla tuotetaan teollisuudessa esimerkiksi julkisivukasetteja, sähkökaappeja, metallikalusteita ja ilmastointi- ja jäähdytyslaitekoteloita.

Kelamateriaaleilta tapahtuvan valmistuksen linjojen ohella tänään myös arkkimateriaalien käsittelyn ratkaisut kuuluvat yrityksen tarjontaan

”Automaattilinjat on suunniteltu tuotteiden valmistukseen kela- tai arkkimateriaalilta taivutukseen, rullamuovaukseen tai kokoonpanoon. Ominaisuuksia linjoille voidaan soveltaa laajasti vakioperustasta asiakassovellusten mukaan”, kertoo myyntipäällikkö Jukka Heimonen.

Arkki-kelalävistykseen yhdistetty robottisärmäys tai robottilavaus.

Käsittelyä, poimintaa ja lajittelua

Päätuotteenaan Pivatic toteuttaa linjoja asiakasperustaisesti. Yksi suuntima linjojen kokoonpanoissa on viime aikoina ollut robottiautomaation mahdollisuuksien yhä laajempi hyödyntäminen.

Pivaticin toimittamien linjojen yhteydessä on toiminut robotteja jo kauan avustamassa kappaleiden siirtymistä linjoita jatkoprosesseihin kuten vaikkapa hitsauksiin sekä lajittelussa, mutta nyt ne ovat käytössä yhä useammin kiinteämmin myös itse järjestelmissä materiaalivirtojen käsittelyssä.

”Robottien integrointi on tullut yhdeksi yhä useammin sovelletuksi mahdollisuudeksi järjestelmäkokonaisuuksien toteuttamisessa. Robottien avulla voidaan sujuvasti toteuttaa mm. erilaisia kappaleenkäsittelyn toimia, jolloin linjojen joustavuus lisääntyy ja linjojen kokoonpanomahdollisuudet laajenevat. Eri toimintojen yhdistämisessä ja toimintojen toteuttamisessa ovat robotit perinteisesti itse valmistamiemme erilaisten kappaleenkäsittelyn laitteiden ohella hyvä ratkaisu.”

Robotti voi Heimosen mukaan olla mukana Pivaticin järjestelmissä esimerkiksi taivutusautomaatilla tai särmäyspuristimella avustamassa kappaleen käännöissä, tai tuotantoprosessin loppuvaiheessa tekemässä lavausta tai avustamassa työkappaleiden siirrossa jatkojalostukseen, hitsaukseen tai maalaukseen.

Yksi sovellutus liittyy myös arkkileikkauslaserin liittämiseen osaksi tuotantojärjestelmää, tällöin arkkien nosto laserleikkaukseen voidaan tehdä robotilla, samoin rankojen poisto ja lopulta kappaleiden siirto lavaukseen.

”Olennaista on, että ratkaisut helpottavat tuotannon kokonaislogistiikkaa yrityksessä ja mahdollistavat erilaiset toimintojen liittämisen tehokkaasti yhteen järjestelmään”, sanoo Heimonen.

Linjaratkaisu korkeavarasto-arkkilävistyksellä ja MPB-robottisärmäyssolulla.

Räätälöitäviä kokonaisuuksia

Robottijärjestelmään voidaan Heimosen mukaan valita asiakkaan tarpeen mukaan.

”Olemme toimittaneet useiden eri robottitoimittajien ratkaisuja näihin kokonaisuuksiin. Robottitoimittaja on mukana toimituksissa, meillä on toimituksissa kokonaisjärjestelmävastuu.”

Järjestelmiä, joissa robotteja on mukana kokonaisuuden osina, Pivatic on viime aikoina toimittanut erityyppisiä.

”Yksi tyypillinen esimerkki viimeisimmistä toimituksistamme on linjakokonaisuus, minkä muodostavat korkeavarasto, arkkilävistyskone, leikkauskone hoitamassa arkkien pituus- ja leveyssuunnan leikkauksen sekä loppupäässä taivutusautomaatti ja särmäyspuristin, joiden yhteydessä toimii kaksi robottia.”

Linjalla profiilit ajetaan nopealla taivutusautomaatilla ja niiden jatkojalostus tarvittaessa mm. kapeiden muotojen osalta tapahtuu sen jälkeen särmäyspuristimella. Kappaleiden käsittely tapahtuu robotein. Kokonaisuuden etuna on, että samassa kokonaisuudessa voidaan paitsi taivuttaa nopeasti, tehdä vaikeita taivutusmuotoja. Näin linjan joustavuus lisääntyy ja kappaleaika saadaan minimiin. Lisäksi robotti pakkaa tuotteet tässä ratkaisussa.”, Heimonen sanoo.

Tehokkaisiin, useita toimintoja yhteen kokonaisuuteen yhdistäviin linjaratkaisuihin robotit soveltuvat Heimosen mukaan usein erittäin hyvin.

”Liittämällä useita erilaisia toimintoja yhteen linjaan saadaan tuotantoon tehokkuutta ja jos esimerkiksi särmäys on tuotannossa hitain vaihe, isommalla linjalla voidaan nopean taivutusautomaatin myötä saada kokonaistahtiajat järkeviksi ja päästä eroon puskurivarastoista.”

”Jatkossa robotit tulevat varmasti linjoilla lisääntymään. Ne ovat yksi keskeinen tekijä linjojen monipuolisuuden ja kokonaisvaltaisuuden mahdollistamisessa ja lisäämisessä,”, Jukka Heimonen sanoo.

Kari Harju

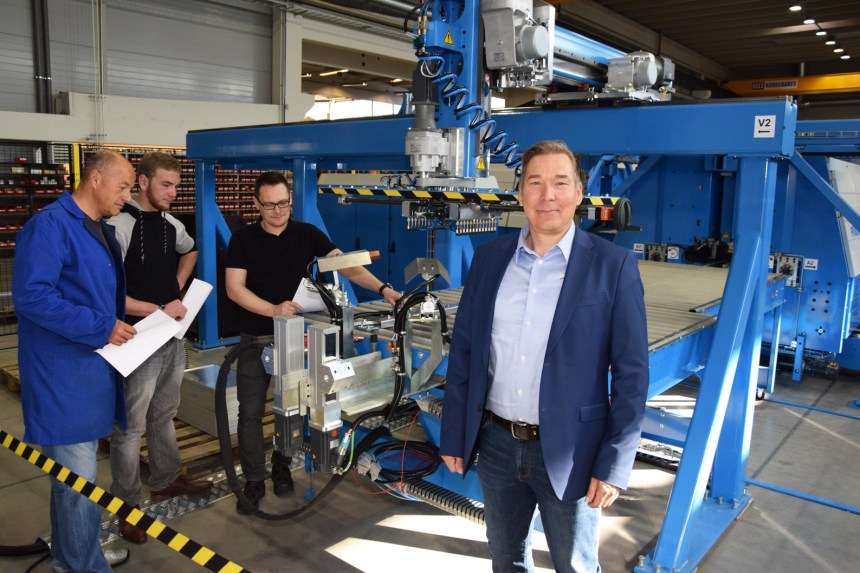

Uusi toimitusjohtaja ja päivitetty strategia Pivatic Oy:lle

Syksyn 2020 aikana Pivaticin strategia on päivitetty ja yhtiö hakee tulevina vuosina merkittävää kasvua Covid-19-epidemian jälkeen. Konkreettisena askeleena tässä strategiassa Jan Tapanainen on nimitetty Pivatic Oy: n toimitusjohtajaksi.

Pivaticin edellinen toimitusjohtaja Tomas Johansson keskittyy jatkossa rooliinsa Pivaticin sisaryhtiö Ursviken Technology AB:n toimitusjohtajana. Jan Tapanaisella on yli 17 vuoden kansainvälinen kokemus ohutlevytyöstökoneista ja -järjestelmistä. Viimeisen viiden vuoden ajan hän on toiminut johtavissa asemissa sopimusvalmistus- ja omia tuotteita valmistamissa teollisissa yrityksissä.

Pivaticin uudistetun strategian mukaisesti yhtiö kehittää uusia, innovatiivisia ratkaisuja valituille liiketoimintasegmenteille tarjotakseen asiakkailleen sijoitetun pääoman nopean tuoton. Pivatic varmistaa ensiluokkaisen asiakastyytyväisyyden vahvalla projektinhallinnalla ja tuotteiden elinkaaren aikaisilla palveluilla. Uudistetussa strategiassa yhtiö lisää panostuksiaan henkilöstön kehittämiseen tukeakseen seuraavien vuosien kasvua sekä keskittyy parantamaan projektien tehokasta valmistusta, kokoonpanoa ja toimituksia.

”Olen erittäin mielissäni päästessäni mukaan Pivaticin korkean teknologian ratkaisuiden pariin. Pivaticin henkilöstöllä on pitkä kokemus automatisoiduista ohutlevykomponenttien tuotantojärjestelmistä. Meiltä löytyy huippuosaamista teräskelojen ja levyarkkien käsittelyssä, lävistys- ja puristinlinjoissa sekä erityisesti mainiten myös työkalujen suunnittelussa, jolla usein saavutetaan merkittävä lisähyöty prosessissa. Nämä yhdistettynä erittäin monipuolisiin taivutusmenetelmiin ja automaatioon sekä jämäkkään projektinhallintaan takaavat yrityksen menestymisen ja kasvun jatkossakin”, toteaa Jan Tapanainen.

Pivatic Open House Hyvinkäällä

Ohutlevytuotteiden linjaratkaisuja valmistava Pivatic Oy järjesti Open House-tapahtuman Hyvinkään tuotantolaitoksillaan toukokuun alussa. Esittelyssä oli kolme ajankohtaista linjaratkaisua sekä EuroBLECHissä lanseerattu uusi tuotelaajennus Multitool Panel Bender-taivutusautomaatti.

Pivatic valmistaa ohutlevytuotteiden linjaratkaisuja asiakasräätälöityinä. Esitellyllä taivutuslinjalla valmistetaan alustoja paistopisteiden tarpeisiin, kertoo myyntipäällikkö Jukka Heimonen.

Toukokuun 6.-9. päivinä järjestetyssä kokonaisuudessa oli esittelyssä runsas kattaus Pivaticin ajankohtaista tuotetarjontaa. Linjaratkaisuja Pivatic valmistaa pitkälle asiakasräätälöityinä, ja nyt  esiteltiin kolme asiakkaille lähdössä ollutta linjaa, niistä yksi oli taivutuslinja, kaksi lävistyslinjaa.

Kolme linjaratkaisua

Esitelty asiakasräätälöity taivutuslinja taivuttaa kaksi tuotetta kerralla valmiiksi ja sijoittuu Leipomotuotteiden paistopisteiden levyalustojen valmistukseen. Tuoteleveys tällä linjalla on 300-1500 mm ja tuotepituus vastaavasti 300-1500 mm. Paksuudet ovat 0,5-2 mm. Linja muodostuu arkkien panostuslaitteesta, sivutaivutinasemasta, puristinmerkkausasemasta, päätytaivutinasemasta, MIG-hitsausasemasta sekä pinontalaitteesta. Linjalla käsiteltävät materiaalit ovat alumiineja, myös perforoitujen arkkien panostus on mahdollista.

Taivutuslinjan lisäksi tapahtumassa esiteltiin kaksi lävistyslinjaa, niistä toinen oli rakennustuotteiden lävistyslinja rullamuovauksen eteen. Tällä linjalla kelaleveys on 60-630 mm ja tuotepituus 50-12 000 mm tuotepaksuuden ollessa puolesta mm:stä 5 mm saakka. Linjan muodostava kolme kelavaunua, kelanpurku oikaisulaitteella, syöttölaite, yksipuoleinen lävistys Index varustuksella , pituusleikkaus sekä rullamuovausintegrointi. Materiaalit ovat perusteräksiä, sinkittyjä sekä  pintamaalattuina tai muovipäällysteisinä.

Niin ikään esillä oli linja leveiden Duplex-kelamateriaalien lävistykseen pintamaalattuna tai muovipäällysteisenä. Kelaleveys on 120-1530 mm, tuotepituus 50-3000 mm ja tuotepaksuus 0.5-3 mm. Linjan muodostavat kaksi kelavaunua, kelanpurku oikaisulla ja syötöllä, kaksipuoleinen lävistys, mustesuihkuprintteri, pituusleikkaus, kääntörumpu ja pinontalaite. Asiakas valmistaa linjalla mm. vesivaraajien ja tankkien osia sekä arkkeja muille koneille.

Syksyn EuroBLECHissä Pivatic lanseerasi uuden PivaBend Multitool Panel Bender-taivutusautomaatin, ja se oli esittelyssä myös Open Housessa. Konetta demosi Joni Grönholm.

Uusi taivutusautomaatti esittelyssä

Yksi mielenkiintoinen osuus tapahtumassa oli mahdollisuus tutustua Pivaticin uuteen tuotelaajennuksen. Syksyn EuroBLECHissä Pivatic lanseerasi uuden PivaBend Multitool Panel Bender-taivutusautomaatin. Uutuus on suunniteltu vaativien taivutusmuotojen ja profiilien valmistamiseen, ja sillä voidaan taivuttaa tuotteita aina 3 mm:n materiaalivahvuuksiin saakka. Kone on markkinoilla niin stand alone-typpisenä versiona kuin linjaan integroitavana versiona. Koneen paikoitus- ja taivutussyklit ovat automaattiset ja itse multitool-taivuttaminen tapahtuu servotoimisesti. Perinteisistä taivutusautomaateista kone poikkeaa sikäli, että koneessa on viisi työkalupaikkaa valmiina kustomoituja esikoistyökaluja varten.

Asiakasräätälöityjä lävistyslinjoja Open Housessa oli esittelyssä tällä kertaa kaksi. Monipuoliset linjat soveltuvat myös vahvempien, max. 3 mm:n materiaalin käsittelyyn, Jukka Heimonen kertoo.

”Markkinoilla uusi Panel Bender on saanut hyvän vastaanoton ja kiinnostusta konetta kohtaan on ollut runsaasti. Kone on saatavissa neljänä kokoluokkana, taivutusleveydet ovat 3000-, 4000-, 6000-, ja 8000 mm”, kertoo myyntipäällikkö Jukka Heimonen. Open Housen aikana Panel Benderillä tehtiin tuotantodemoja.

Pivatic järjestää Open House -tapahtumia säännöllisesti. Toukokuun tapahtumaan osallistui useita kymmeniä ajankohtaisista tuotantoratkaisuista kiinnostuneita.

Taivutuslinjan lay-out on kompakti ja tehokas, tuotteita valmistuu 15 sekunnin välein.
